O Conselho de Desenvolvimento da placa a placa do RK3588 visa permitir combinações flexíveis entre a placa principal e as sub-quadros funcionais (placa de transportadora) adotando um design modular e usando interfaces padronizadas (por exemplo, PCIE, MXM, conectores de placa a placa de alta velocidade)
Quando comparado à placa integrada ou computador de placa única, a placa -mãe da placa a placa compartilha as seguintes vantagens principais:
| Vantagem | Conselhos de desenvolvimento B2B | Placas tradicionais do MCU |
| Expandibilidade | Modular, Hot-Swappable | Periféricos fixos, fios de jumper |
| Qualidade do sinal | Suporta sinais no nível da GHZ | Limitado a gpio/uart de baixa velocidade |
| Velocidade de desenvolvimento | Reutilizar módulos validados | Requer redesenho completo de hardware |
| Casos de uso | Sistemas complexos (IA/industrial) | Controle simples (registro do sensor) |
● SoC poderoso: RockChip RK3588 (Cortex-A76/A55, 6-Core, 6tops NPU)
● Design modular: conectores B2B flexíveis para expansão personalizada
● Interfaces de alta velocidade: PCIE 3.0, USB 3.1, Gigabit Ethernet duplo, SATA
● Multi-Display: suporta 8k@60fps + 4k@60fps Saída simultânea
● GRAVEIRO INDUSTRIAL: -40 ° C a +85 ° C operação
● Interfaces ricas: mini pcie, m.2 m key, mipi csi
● Exibição diferente de várias telas: suporta tela heterogênea de três telas e tela heterogênea de quatro telas. Hdmi*2; Mipi dsi*2; Tipo-C (suporta o protocolo DP)

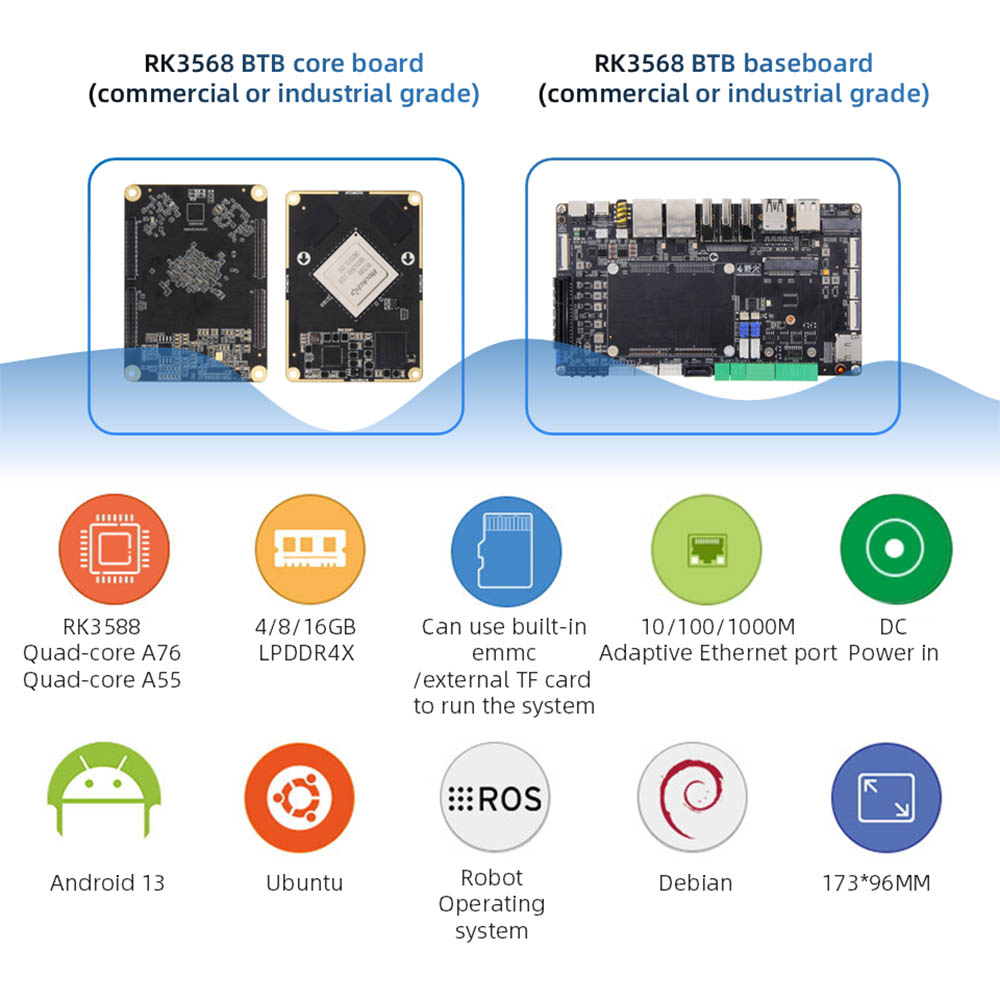

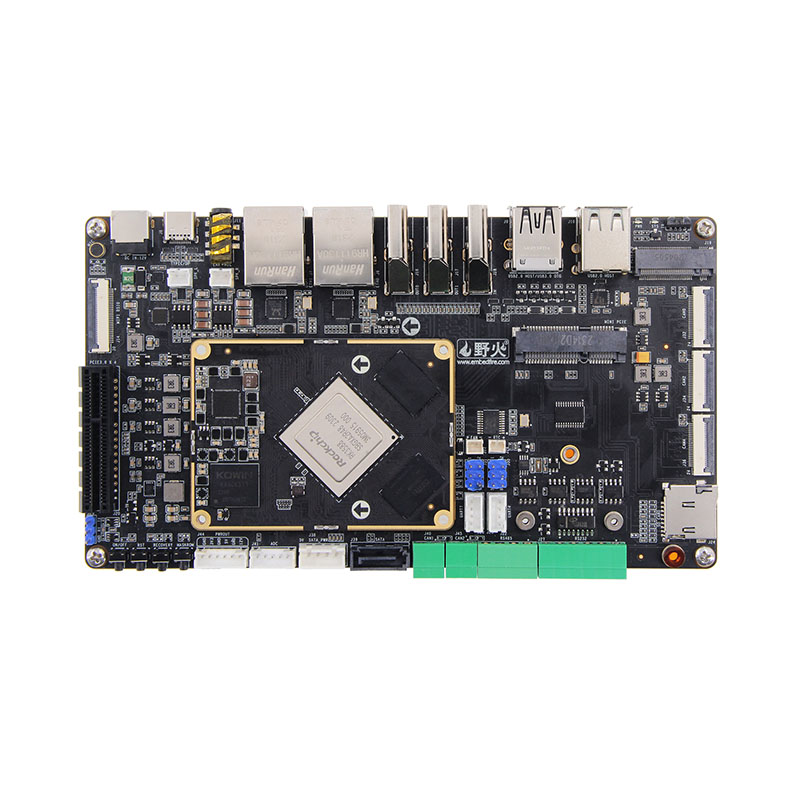

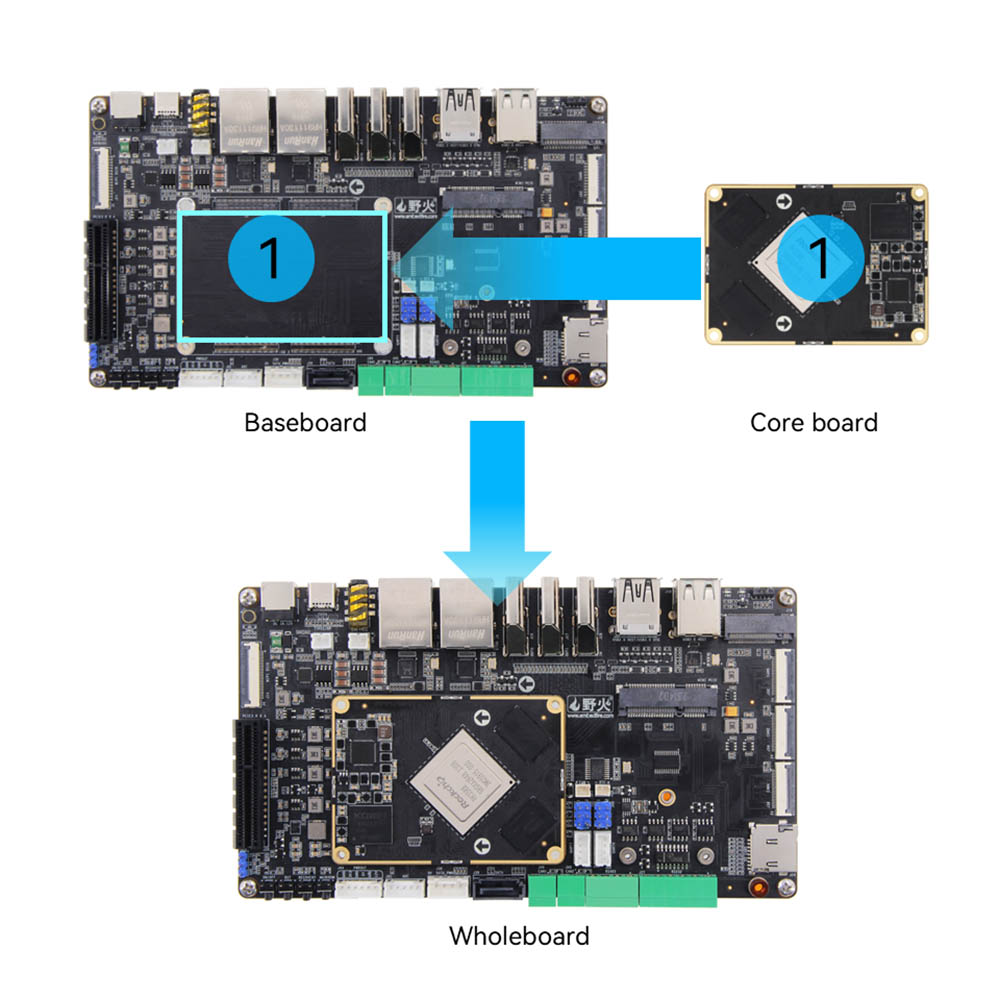

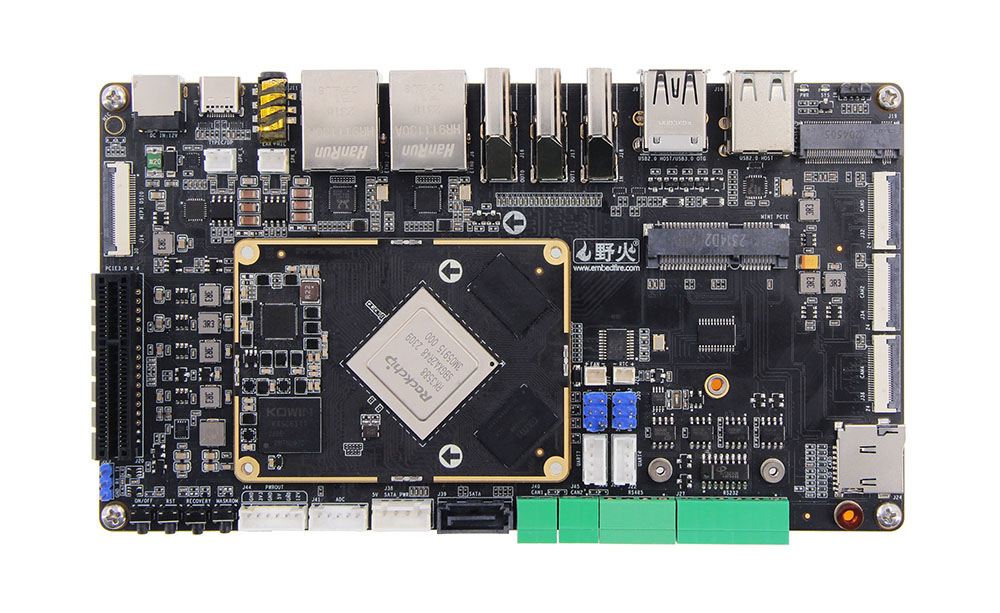

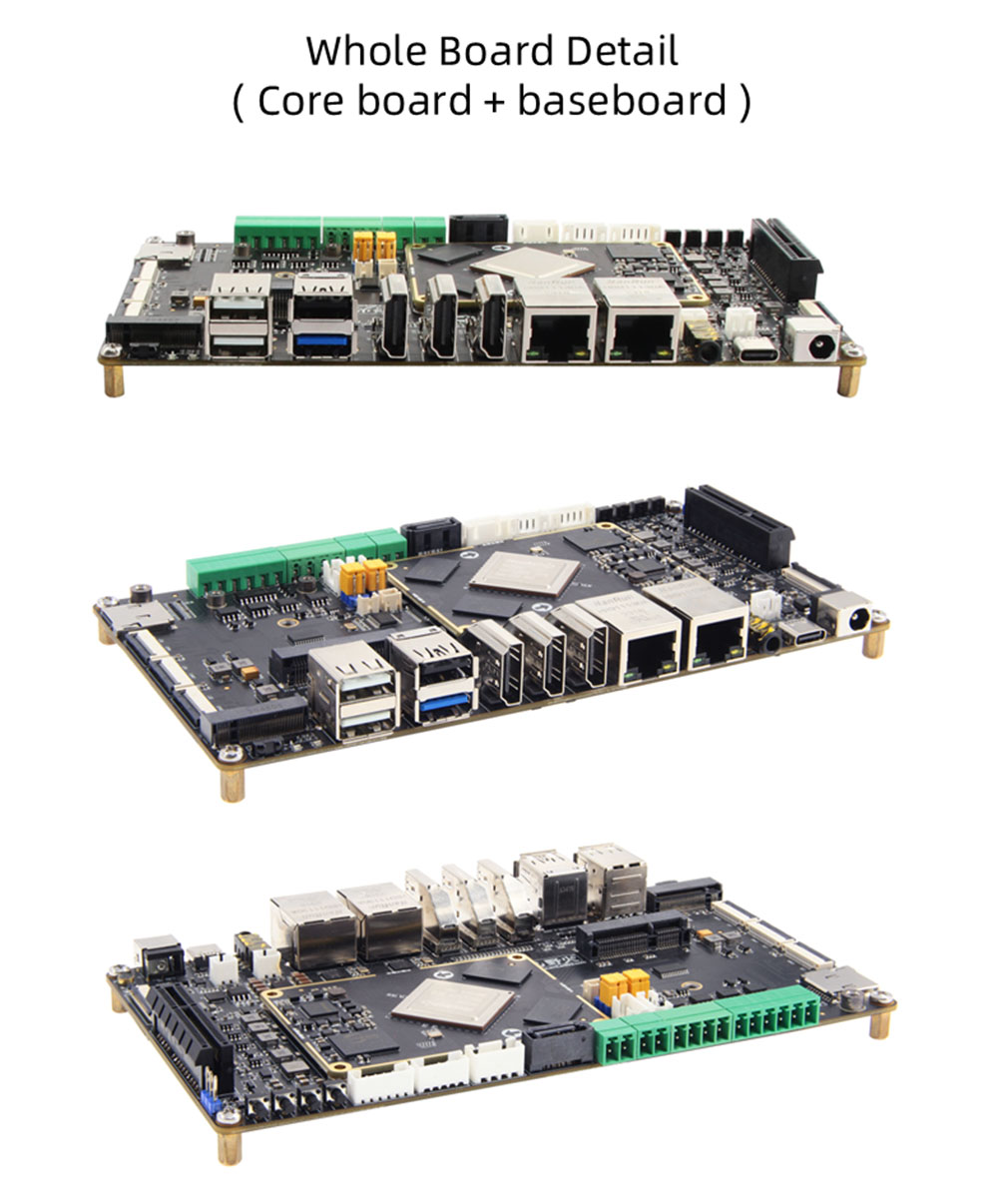

A placa -mãe BTB consiste em uma placa central e uma placa/ rodapé da operadora.

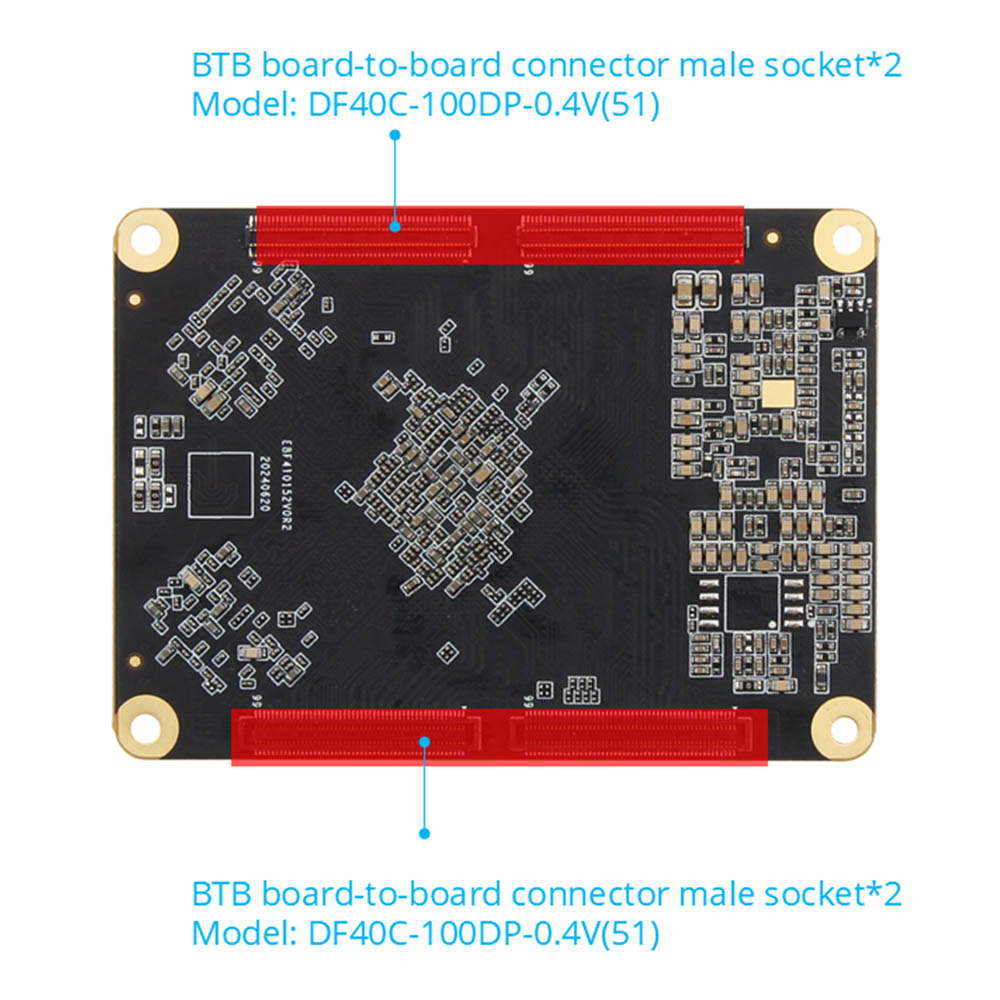

● Conector: Conector masculino: DF40C-100DP-0.4V (51) Conector feminino: DF40C-100DS-0.4V (51)

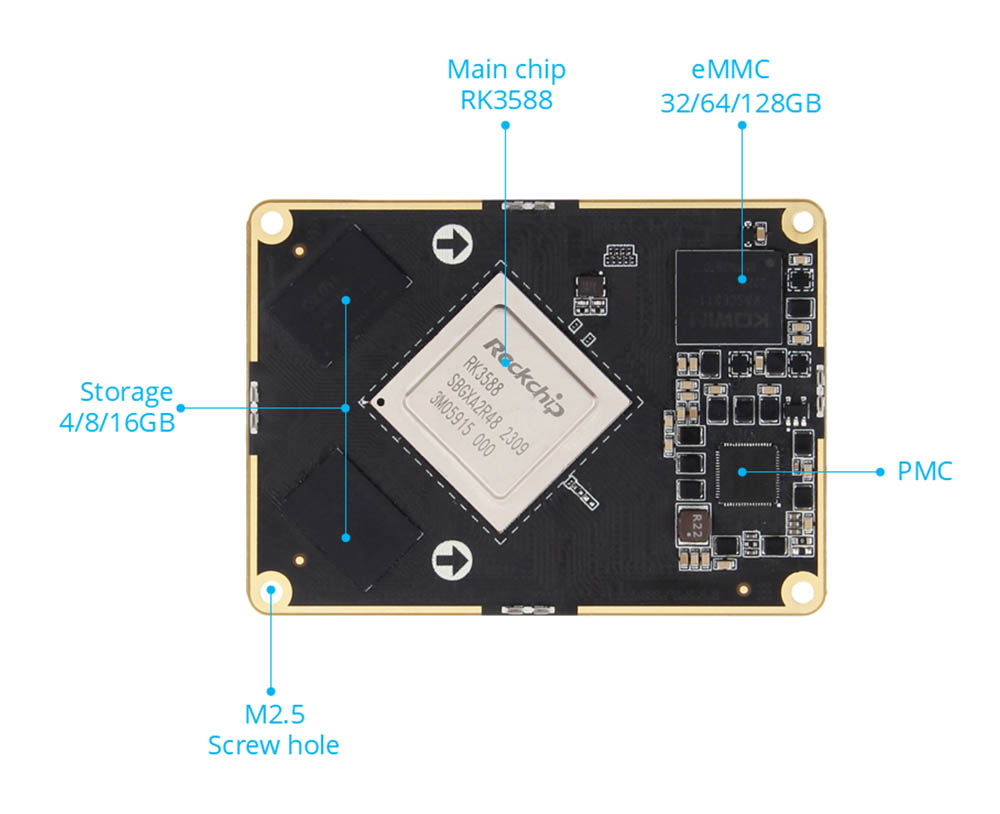

● CHIP PRINCIPAL: RK3588 (Quad-core A76 + Quad-Core A55, Mali-G610, 6tops Computing Power) BTB leva a 400 pinos, espaçamento de 0,5 mm, leva a todos os i0
● Memória: 4/8/16GB, LPDDR4/4X
● Armazenamento: 32/64/128 GB. Emmc
● Connector: Male: DF40C-100DP-0.4V(51) Female: DF40C-100DS-0.4V(51)

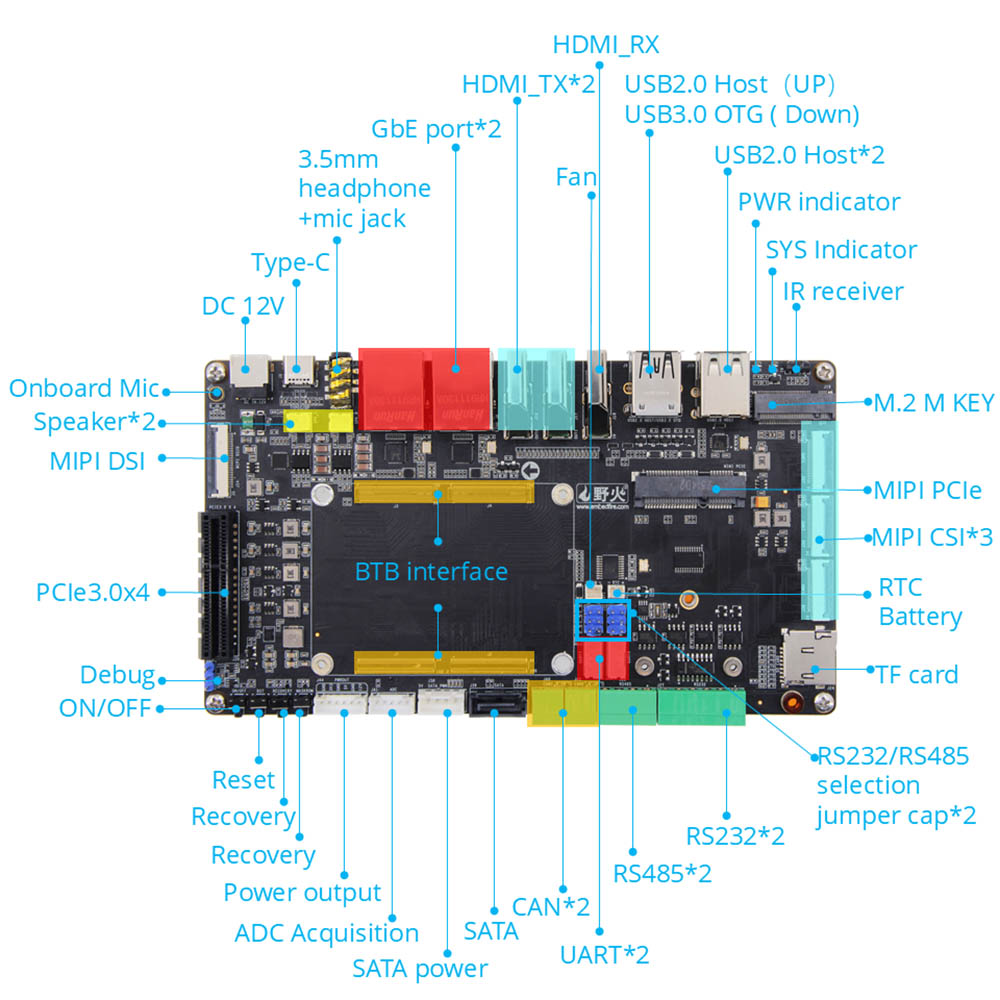

● Interface de energia: 12V@2A DC Entrada, interface DC*1; Interface de saída de energia*1

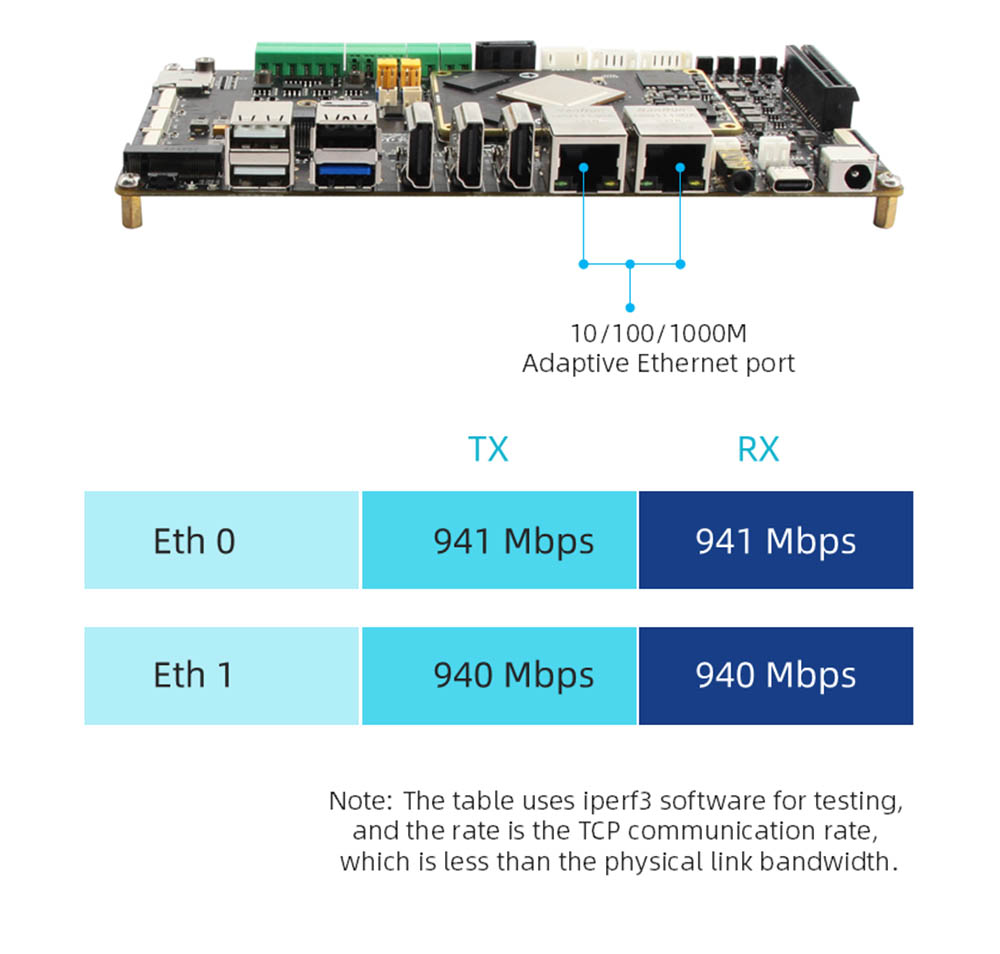

● Ethernet: porta de rede Gigabit*2, suporte de 10/10/1000Mbps Taxa de transmissão de dados
● HDMI: HDMI12.0 Entrada*1, até 3840x2160@60fps; Saída HDMI2.1*2, suporta várias telas com outras telas, resolução máxima 7680x4320@60Hz (resolução de 8k)
● MIPI-DSI: interface de tela MIPI*2 (frente*1, traseira*1), pode ser conectada à tela MIPI Wildfire, suporta várias telas com outras telas; Modo MIPI único Resolução máxima 1920*1080@60Hz

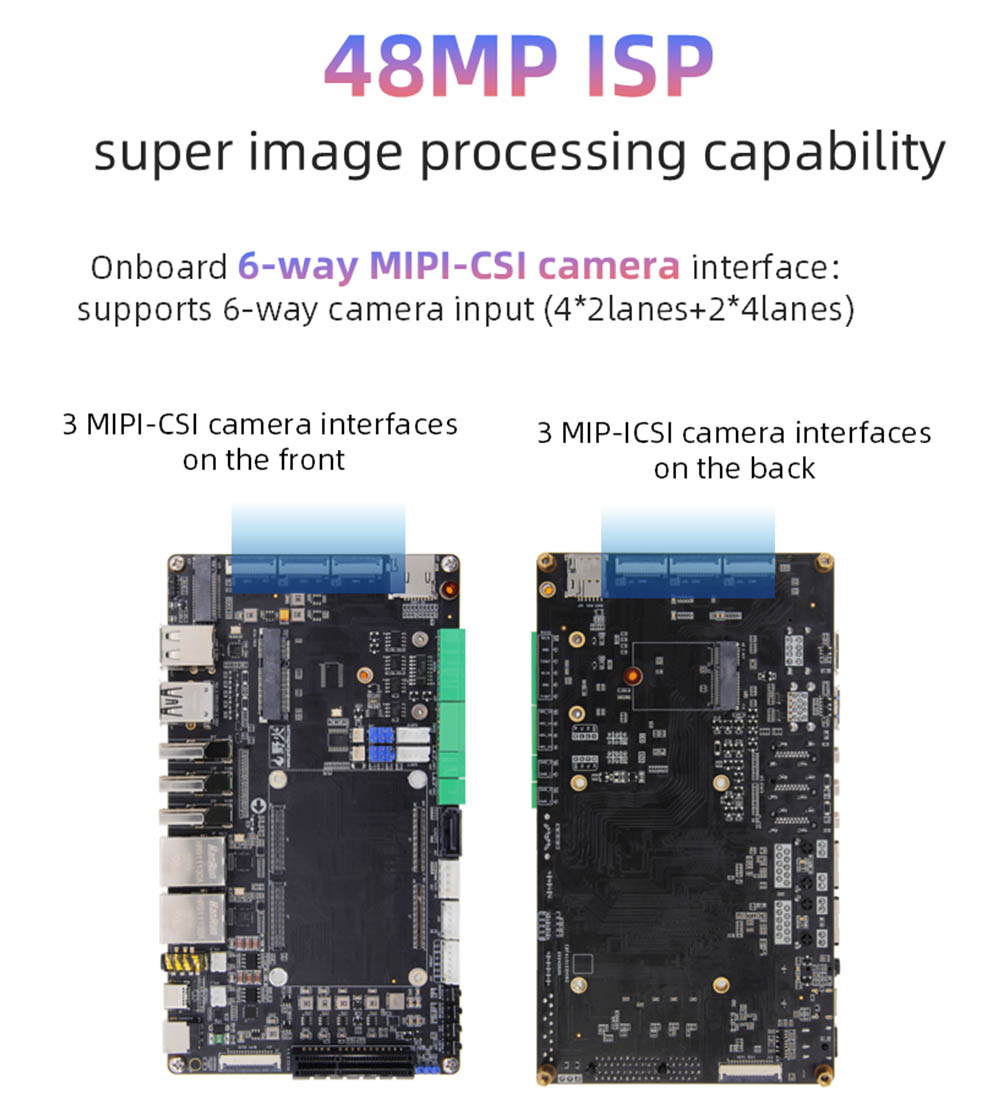

● MIPI-CSI: Interface da câmera MIPI*6 (Frente*3, traseira*3), pode ser conectada à câmera MIPI de fogo selvagem
● USB2.0: interface USB-HOSTTYPE-A*3
● USB3.0: interface USB-OtgType-A*1; Interface tipo C*1, pode ser usado para queima de firmware, suporta o protocolo DP1.4

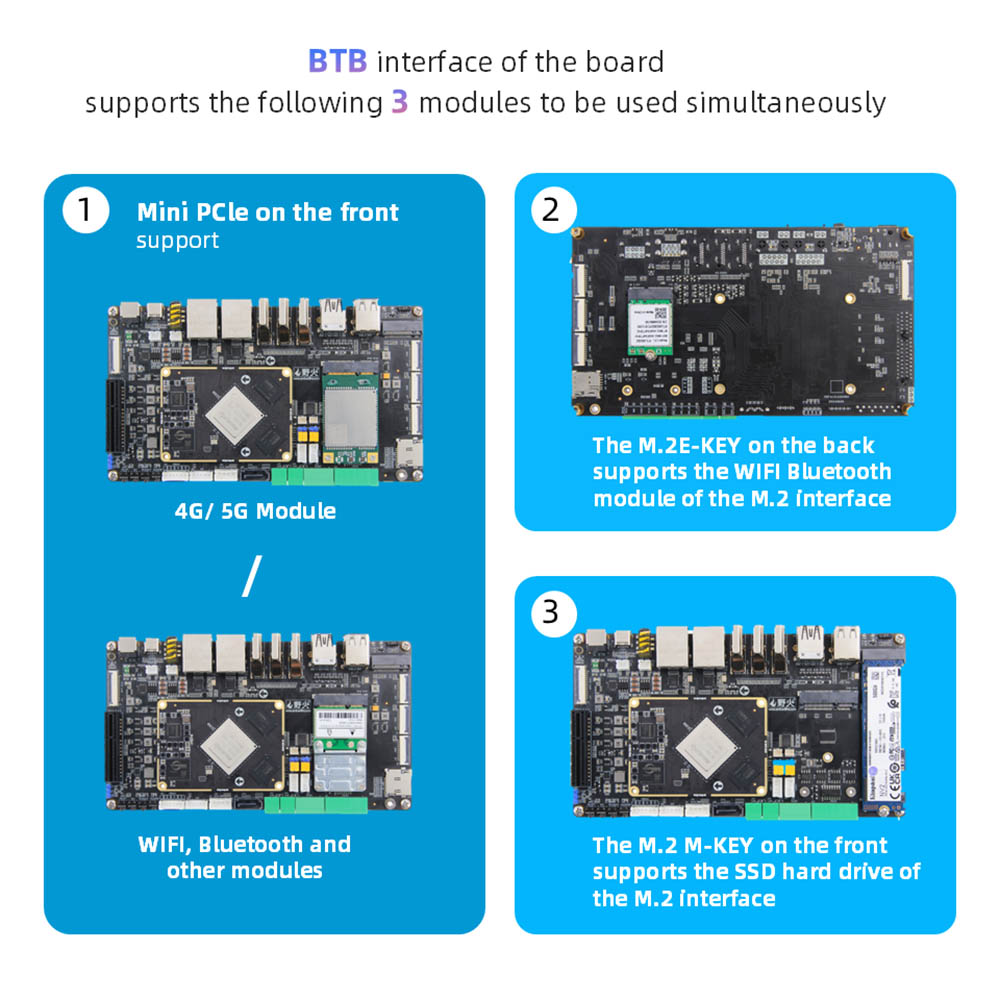

● Interface do PCLE: interface mini-PCLE*1, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE: PCLE3.0X4 Interface*1
● Interface M.2: interface M.2ekey*1, suporta módulo de cartão de rede sem fio M.2 E-Key; M.2 m Interface de chave*1, suporta M.2 M-key pcle3.0*4lanes Especificação 2280 Disco rígido
● titular do cartão TF: Micro SD (TF) titular*1, suporta o sistema de inicialização do cartão TF, até 512 GB
● Titular do cartão SIM: titular do cartão SIM*1, a função do cartão SIM precisa ser usada com o módulo 4G
● Interface SATA: interface SATA padrão*1; Interface de energia SATA*1, suporta saída de 12V
● Can: Can*2
● ADC: interface de aquisição do ADC*1
● Porta serial de depuração:
● Porta serial de depuração*1 (UART2), parâmetro padrão 1500000-8-N-1; Porta serial uart*2 (Uart7 e Uart9); Rs232*2 (uart4 e uart7);
● RS485*2 (UART4 e UART7); Interface de jumper de seleção rs232/rs485*2
● Áudio: microfone de microfone integrado*1; Interface do alto-falante SPK*2, pode conectar o fone de ouvido de alto-falante 3W + interface 2-in-1 de entrada de microfone*1*1
● Botão: botão liga/desliga*1; Botão maskrom*1; Botão de recuperação*1; Botão Redefinir*
● LED: indicador de energia*1; Indicador do sistema*1
● Receptor de infravermelho: função de controle remoto de infravermelho de suporte
● RTC: soquete de energia RTC*1
● Interface do ventilador: Suporte a instalação do resfriamento do ventilador 5V ou 12V
● Computação AI Edge ： Segurança inteligente ， Transporte inteligente ， Cidade inteligente, análise de vídeo.
● Automação industrial: controle do PLC, visão da máquina.
● Robótica: navegação autônoma movida a IA.
● Aplicações no veículo: sistema de entretenimento no carro, sistema de navegação no carro.
● Sinalização digital: publicidade de 8k multi-tela.
● Equipamento médico: endoscópios médicos, sistemas de imagem por ultrassom
