RK3576 SBC Computers Development Board

RK3576 Introdução à placa -mãe

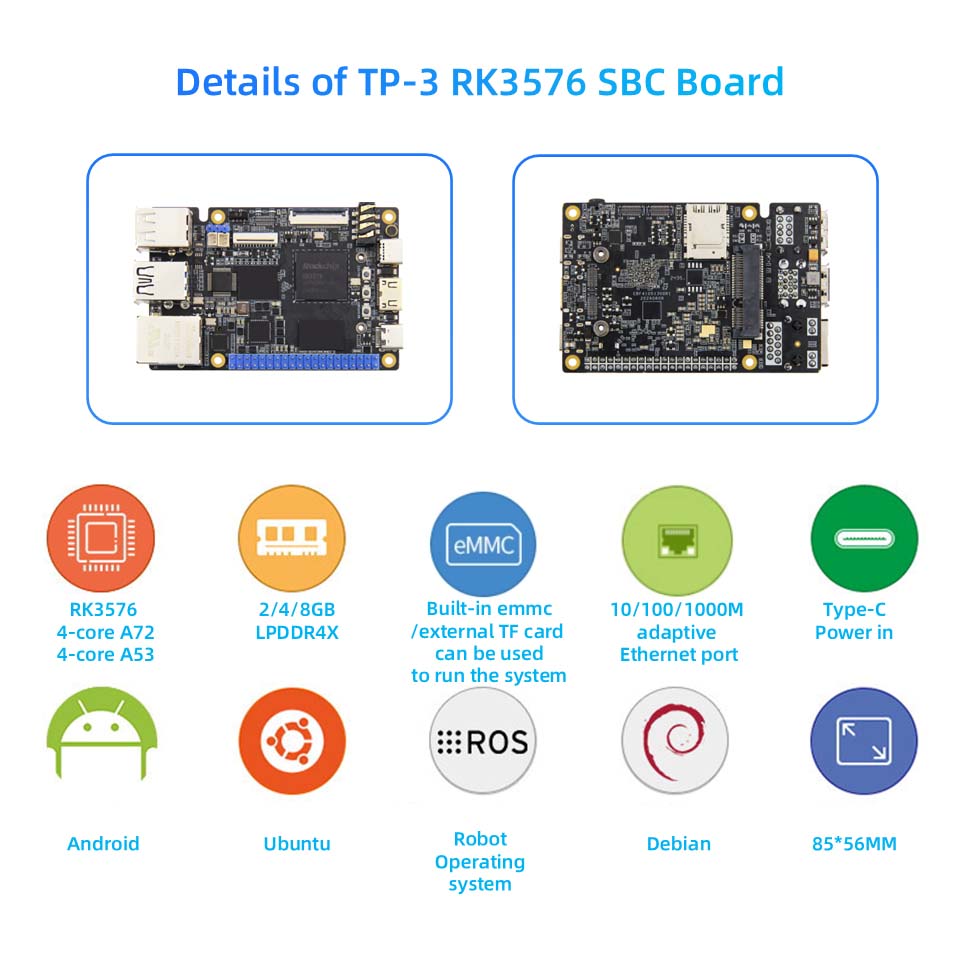

• A placa TP-3 RK3576 tem desempenho poderoso e pode ser usado como um computador de placa única de alto desempenho e placa-mãe incorporada para exibição, controle, transmissão de rede, armazenamento de arquivos, computação de borda e outros cenários.

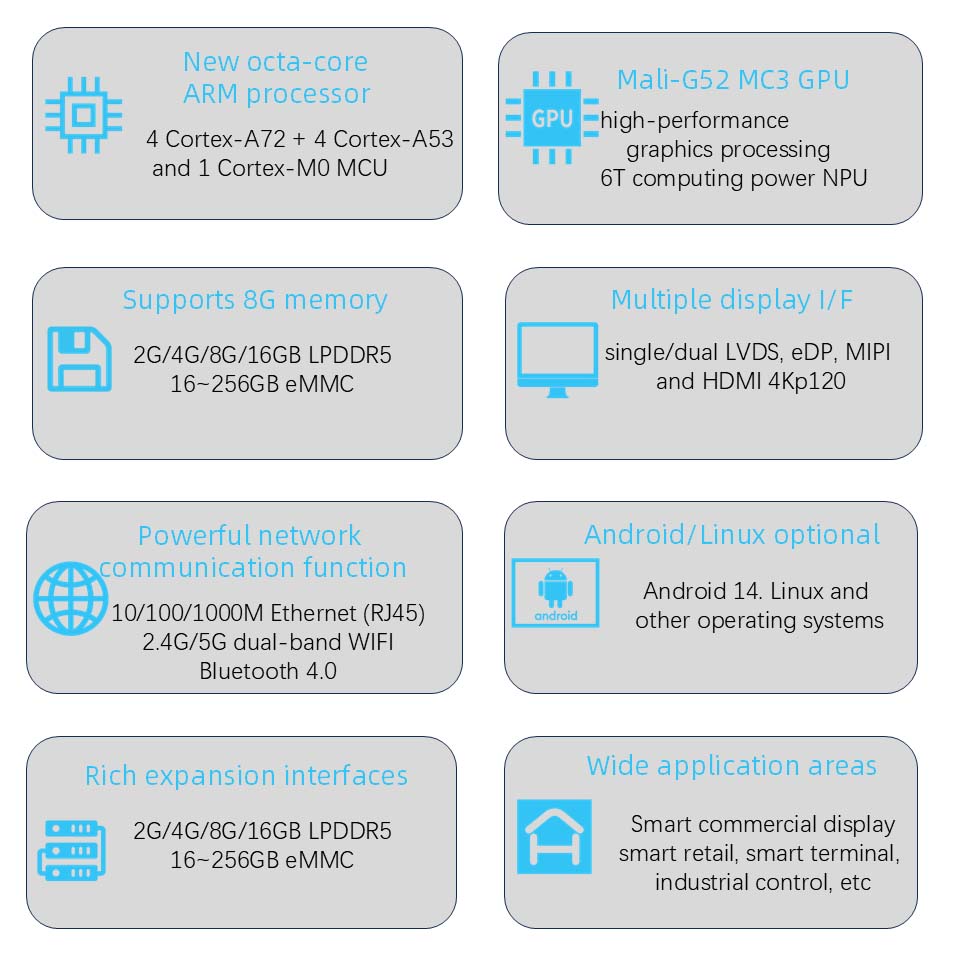

• Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting Exibição de várias telas, NPU independente embutida, permitindo vários cenários de IA.
• Forneça uma variedade de combinações de memória e armazenamento para escolher, configuração equilibrada de hardware a bordo e uma ampla gama de aplicativos. 24
• O poder de computação independente da NPU incorporado pode atingir 6tops, permitindo vários cenários de IA.
• Possui alta integração e interfaces de expansão ricas, incluindo porta Ethernet Gigabit, RGMI, USB3.0, USB2.0, Minipcle, Minihdmi, interface de tela MIPI e interface de câmera MIPI, interface de áudio, que é a interface pU 40, a interface pU 40, a interface pU, e outros periféricos, e a interface pU 40, a interface pU, e outros periféricos e 40, a interface pU.
• Ele suporta oficialmente as imagens do sistema operacional Android, DeBain e Ubuntu e pode ser aplicado a mais de 8 ambientes de aplicativos diferentes.
• É completamente de código aberto, fornece tutoriais oficiais e fornece kits completos de desenvolvimento de driver SDK, esquemas de design e outros recursos, que podem ser facilmente usados.

Recurso de desenvolvimento RK3576

• Suporta vários sistemas operacionais, seja desenvolvimento ou entretenimento, pode ser facilmente satisfeito!: Ubuntu/Debian Android/Robot Operating System

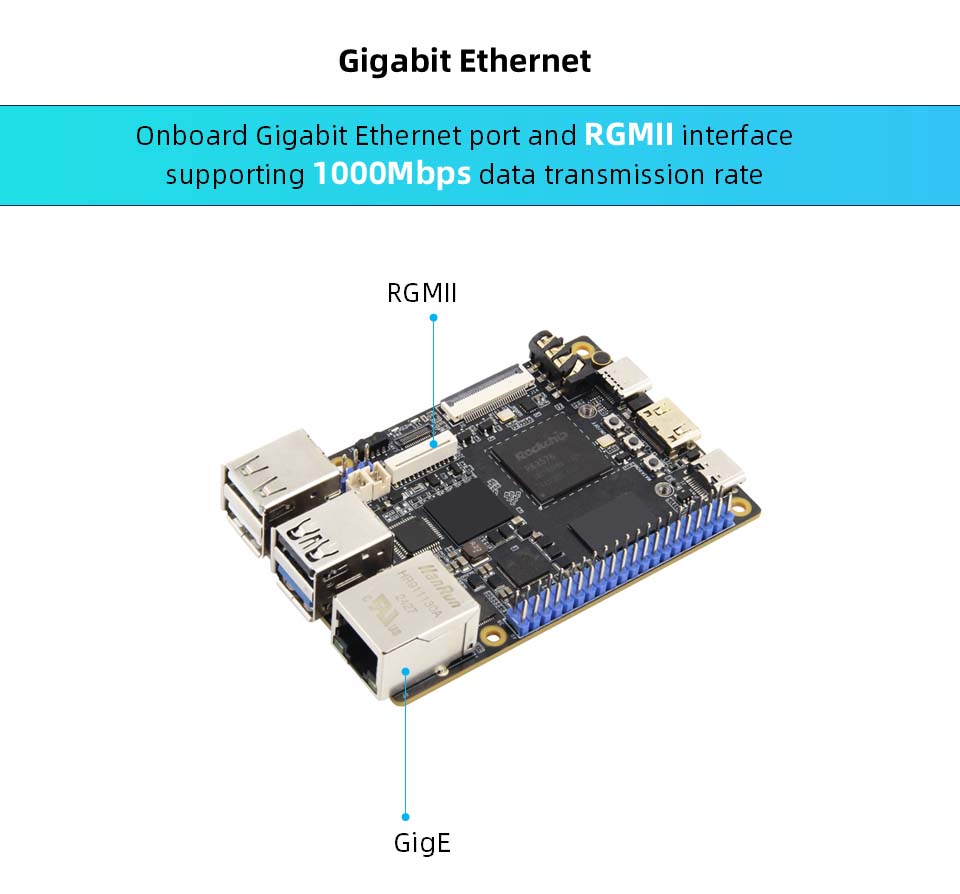

• Porta Ethernet de Gigabit e interface RGMII, suporte de 1000Mbps, taxa de transmissão de dados de 1000Mbps, taxa de transmissão de dados
• NPU independente embutido, o poder de computação pode atingir 6tops, adota arquitetura de três núcleos, suporta Int4/Int8/Int16/FP16/BF16/TF32, capacita vários cenários de IA da IA
• Suporta até 8k@30 quadros H.264/H.265/VP9/AV2/AVS2 Decodificação de vídeo e codificação de vídeo 4K@60 Frames H.264/H.265
• Suporta tela de três telas, suporta até 4k a 120 quadros + 2k a 60 quadros + 1080p a 60 quadros ao mesmo tempo

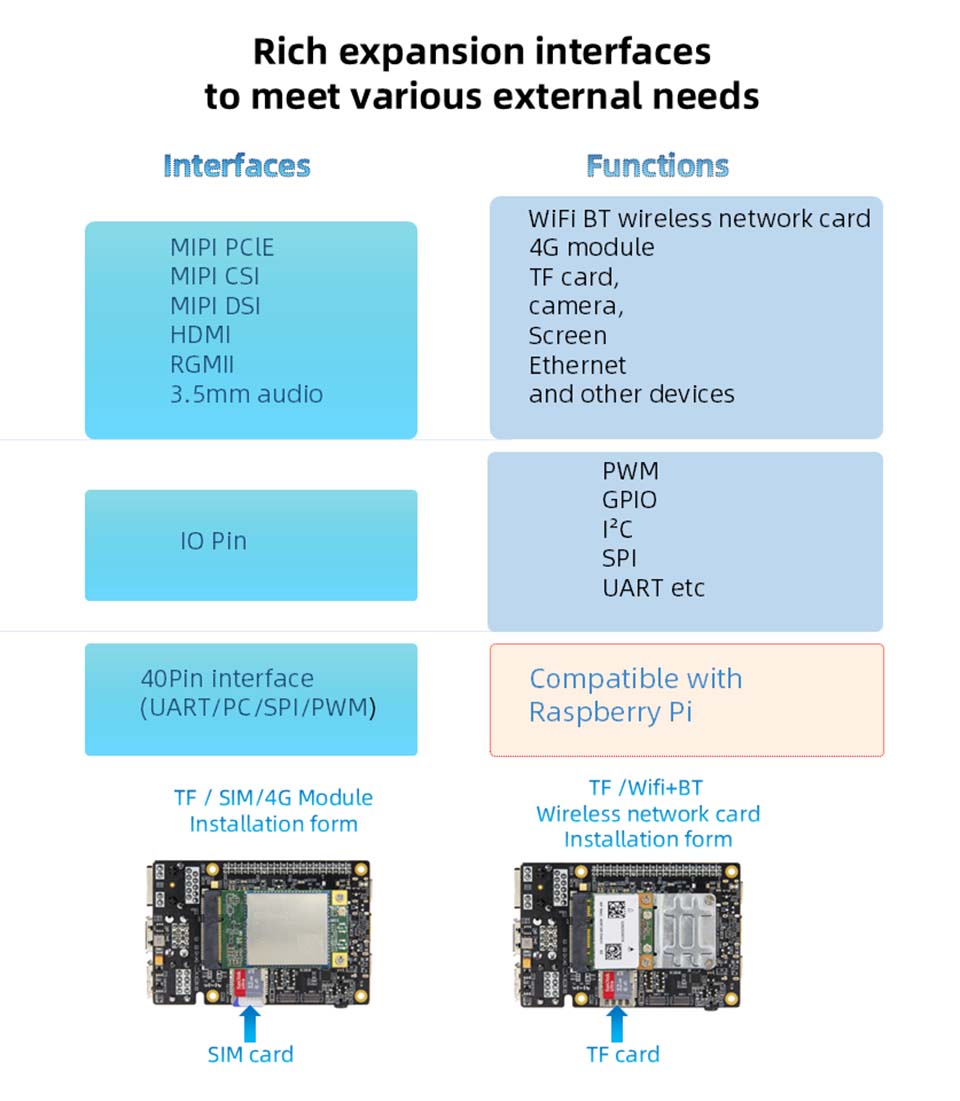

• Interface de expansão rica

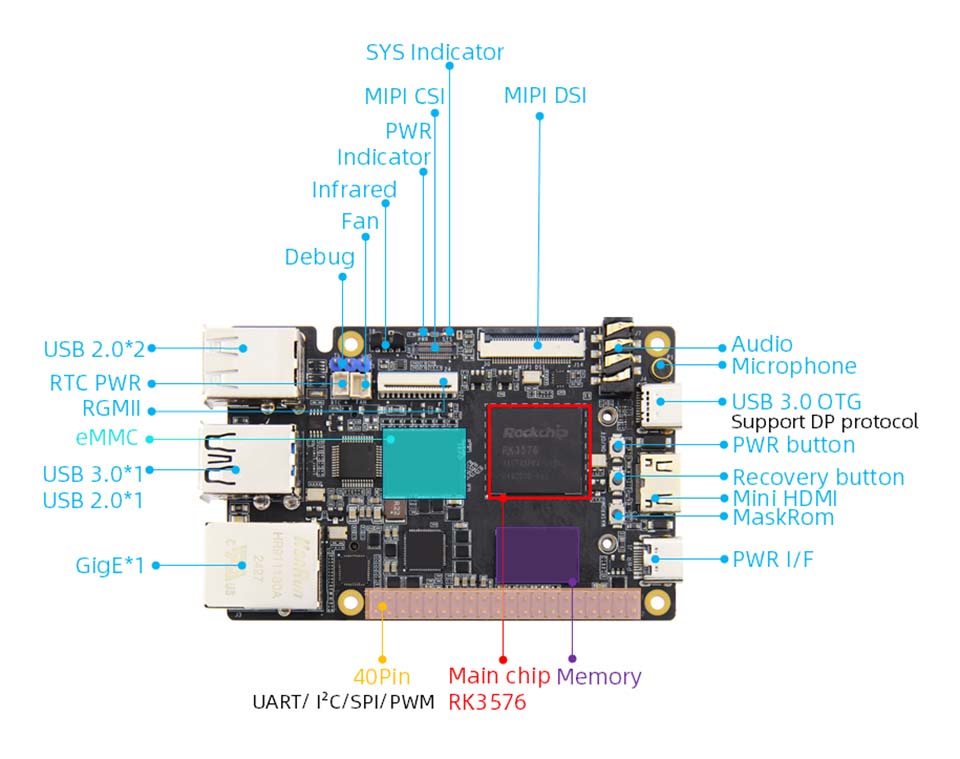

RK3576 Configuração de hardware da placa

• Interface de energia: 5V@4A DC Entrada, interface Tipo-C (sem capacidade de transmissão de dados)
• CHIP PRINCIPAL: RK3576 (quad-core A72 + Quad-Core A53, Mali-G52 MC3, 6T POWER COMPUTAÇÃO)
• Memória: 2/4/8GB, LPDDR4X (outros requisitos de armazenamento podem ser personalizados)
• Armazenamento: 0/32/64 GB, EMMC (outros requisitos de armazenamento podem ser personalizados)
• Ethernet: porta de rede Gigabit*1, suporta taxa de transmissão de dados de 10/10/1000Mbps; Interface RGMI*1, suporta a taxa de transmissão de dados de 10/10/1000Mbps, pode ser conectada ao nosso módulo RGMII Gigabit Ethernet
• HDMI: HDMI2.1 Saída*1, suporta tela de várias telas com outras telas, resolução máxima 4K@120FPS
• MIPI-DSI: interface de tela MIPI * 1, pode ser conectada à tela MIPI de incêndio selvagem, suporta várias telas com outras telas, modo MIPI único com a maior resolução de 2560 * 1600 @ 60fps

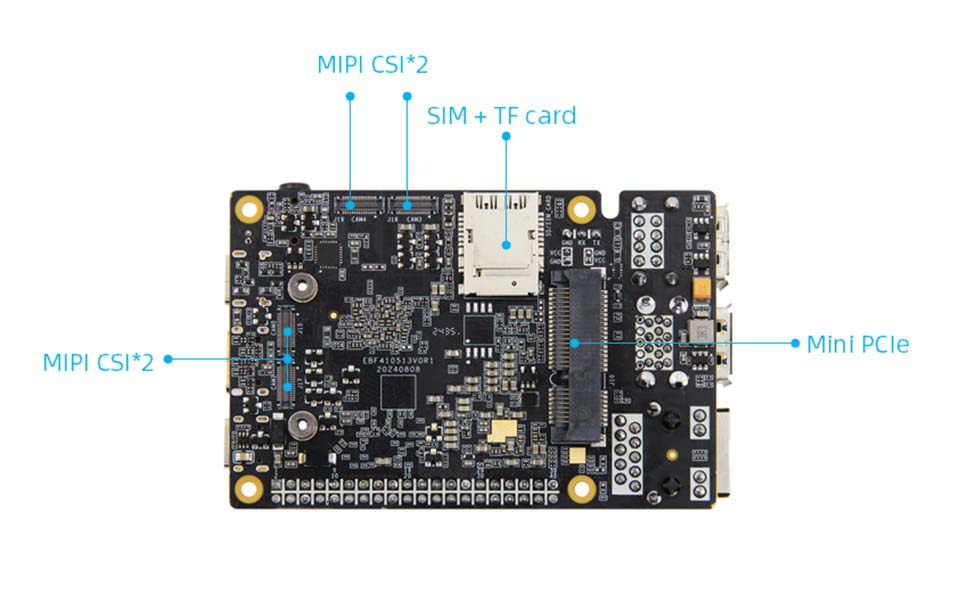

• Mipi-csi: 2 * 15 pin BTB Interface * 5 (frente * 1, traseira * 4), pode ser conectada à nossa câmera MIPI
• USB2.0: interface tipo A * 3 (host)
• USB3.0: interface tipo A * 1 (host); Interface tipo C * 1 (OTG), para interface de queima de firmware, suporta o protocolo DP, pode ser usado com outras telas
• Interface PCLE: interface mini-PCLE, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE
• Suporte para cartão SIM+TF: pode inserir cartão SIM e cartão micro sd (tf) ao mesmo tempo, suportar cartão TF para iniciar o sistema, até 512 GB, a função do cartão SIM precisa ser usada com o módulo 4G
• Interface 40pin: Compatível com interface Raspberry Pi 40pin, suporta funções PWM/GPIO/C/SPI/UART
• Porta serial de depuração: parâmetro padrão 1500000-8-n-1
• Áudio: Micin*1, microfone do capacitor; saída de fone de ouvido + interface 2-em-1 de microfone*1*1
• Botões: botão liga / desliga*1; Botão maskrom*1; Botão de recuperação*1
• LED: indicador de energia*1; Indicador do sistema*1
• Receptor de infravermelho: suporta a função de controle remoto infravermelho
• RTC: soquete de energia RTC*1

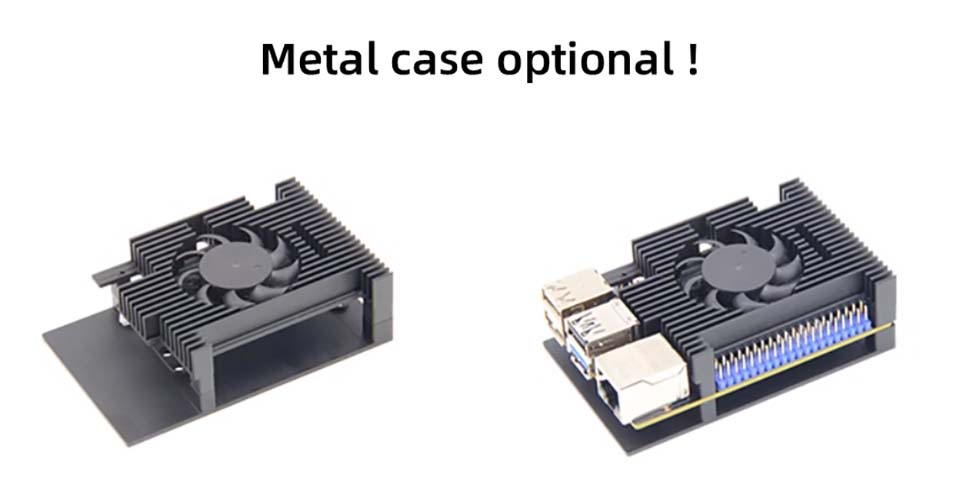

• Interface do ventilador: suporta a instalação do ventilador 5V para resfriamento

Outros parâmetros desta placa RK3576

Sistema: Android 14, Ubuntu, Debian

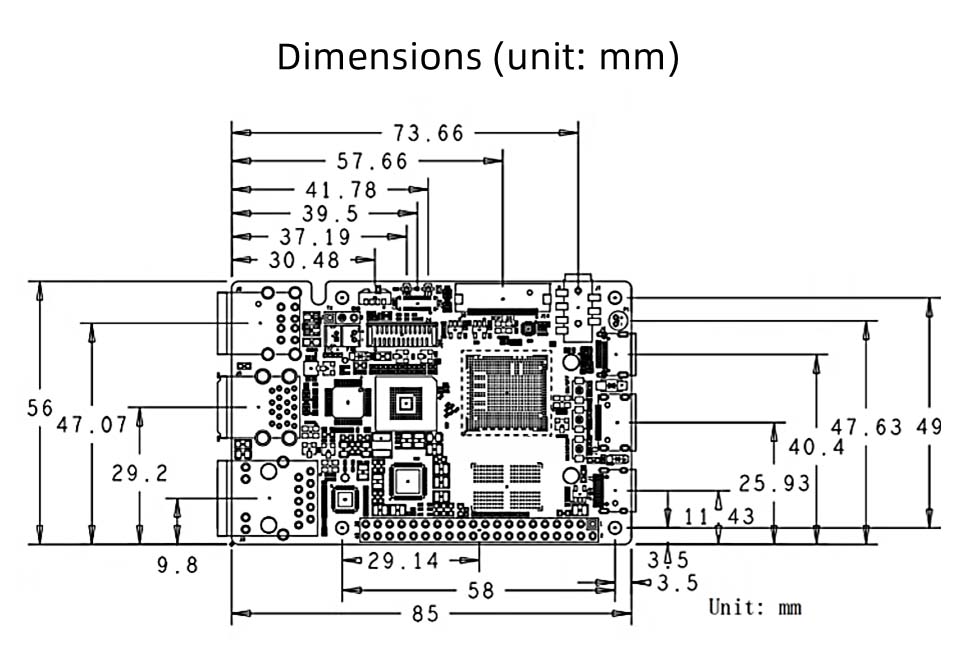

Tamanho: 85*56mm
