Placa central Rockchip TC-PX30 (TC-PX30 Stamp Hole System no módulo)
1. Placa central TC-PX30 para introdução do furo do selo
Placa central Rockchip TC-PX30 (TC-PX30 Stamp Hole System no módulo)
TC-PX30 SOM usa CPU Rockchip PX30 (cortex A35 quad core), 1.3 GHz, processador gráfico mali-G31 e suporta OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 para executar 1080p 60 fps H.264 e H.265 decodificação de hardware de vídeo.
Além disso, o TC-PX30 SOM é equipado com 1GB / 2GB LPDDR3, 8GB / 16GB / 32GB eMMC de armazenamento de alta velocidade e sistema de gerenciamento de energia dependente e capacidade de expansão de rede e interfaces ricas; Ele suporta Android 8.1, Linux e Ubuntu OS.
E TC-PX30 SOM leva furo de selo projetado, que é de forte escalabilidade, mais de 144PIN e 1,3 Ghz. Seu PCB leva 6 camadas de ouro de imersão projetadas.
Características do TC-PX30 SOM:
lTamanho: 45 mm * 45 mm
lRK809 PMU garante que funciona de forma estável e confiável
l Suporta tipos de eMMC, padrão 8GB eMMC
lLPDDR3 de canal único, LPDDR3 de 1 GB padrão e opcional de 2 GB
lAndroid 8.1, Linux e Ubuntu OS
PIN l144, CPU todo PIN incluso
lSuporte show de exibição dupla
placas centrais e placas de desenvolvimento de plataforma de código aberto da thinkcore. O conjunto completo de soluções de serviços de customização de hardware e software da thinkcore com base em Rockchip socs dá suporte ao processo de design do cliente, desde os estágios iniciais de desenvolvimento até a produção em massa bem-sucedida.
Serviços de design de pranchas
Construir uma placa de transporte sob medida de acordo com os requisitos dos clientes
Integração de nosso SoM no hardware do usuário final para redução de custos e menor pegada e encurtamento do ciclo de desenvolvimento
Serviços de desenvolvimento de software
Firmware, drivers de dispositivo, BSP, middleware
Portando para diferentes ambientes de desenvolvimento
Integração para plataforma de destino
Serviços de manufatura
Aquisição de componentes
A quantidade de produção aumenta
Rotulagem personalizada
Soluções turn-key completas
P&D incorporado
Tecnologia
- SO de baixo nível: Android e Linux, para trazer o hardware Geniatech
- Portabilidade de driver: Para hardware personalizado, construir o hardware funcionando no nível do sistema operacional
- Ferramenta de segurança e autêntica: Para garantir que o hardware está funcionando da maneira correta
2. Placa central TC-PX30 para o parâmetro do furo do selo (especificação)
|
Parâmetro de Estrutura
|
|
Aparência
|
Buraco de carimbo
|
|
Tamanho
|
45mm * 45mm
|
|
PIN pitch
|
1,2 mm
|
|
Número do PIN
|
144PIN
|
|
Camada
|
6 camadas
|
|
Configuração do sistema
|
|
CPU
|
Rockchip PX30, Quad core A35 1,3 GHz
|
|
RAM
|
LPDDR3 de 1 GB padrão, 2 GB opcional
|
|
EMMC
|
4GB / 8GB / 16GB / 32GB emmc opcionalï ¼Œ padrão 8GB
|
|
Power IC
|
RK809
|
|
Parâmetros de interface
|
|
Exibição
|
Saída RGBã € LVDSã € MIPI
|
|
Tocar
|
Toque capacitivo, usb ou portas seriais toque resistivo
|
|
Áudio
|
Interface AC97 / IIS, suporta gravação e reprodução
|
|
Cartão SD
|
Saída SDIO de 1 canal
|
|
EMMC
|
interface emmconboard, nenhuma outra saída de PIN
|
|
Ethernet
|
Ethernet 100M byte
|
|
HOST USB
|
1 canal HOST2.0
|
|
USB OTG
|
1channelOTG2.0
|
|
UART
|
6 canais de portas seriais, suporte para controle de fluxo
|
|
PWM
|
Saída de 8 canais PWM
|
|
IIC
|
4 canais de saída IIC
|
|
SPI
|
2 canais de saída SPI
|
|
ADC
|
3 canais de saída ADC
|
|
Câmera
|
1 canal de entrada MIPI CSI
|
3. Placa central TC-PX30 para recurso e aplicação de furo de selo
Placa central Rockchip TC-PX30 (TC-PX30 Stamp Hole System no módulo)
Características do TC-PX30 SOM:
lTamanho: 45 mm * 45 mm
lRK809 PMU garante que funciona de forma estável e confiável
l Suporta tipos de eMMC, padrão 8GB eMMC
lLPDDR3 de canal único, LPDDR3 de 1 GB padrão e opcional de 2 GB
lAndroid 8.1, Linux e Ubuntu OS
PIN l144, CPU todo PIN incluso
lSuporte show de exibição dupla
Cenário de aplicação
TC-PX30 é adequado para equipamento AIOT, controle de veículo, equipamento de jogo, equipamento de exibição comercial, equipamento médico, máquinas de venda automática, computadores industriais, etc.
4. Placa central TC-PX30 para detalhes do furo do selo
Placa central Rockchip TC-PX30 (sistema de furo de carimbo TC-PX30 no módulo) Vista frontal
Placa central Rockchip TC-PX30 (TC-PX30 Stamp Hole System no módulo) vista traseira
Placa central Rockchip TC-PX30 (TC-PX30 Stamp Hole System no módulo) Gráfico de estrutura

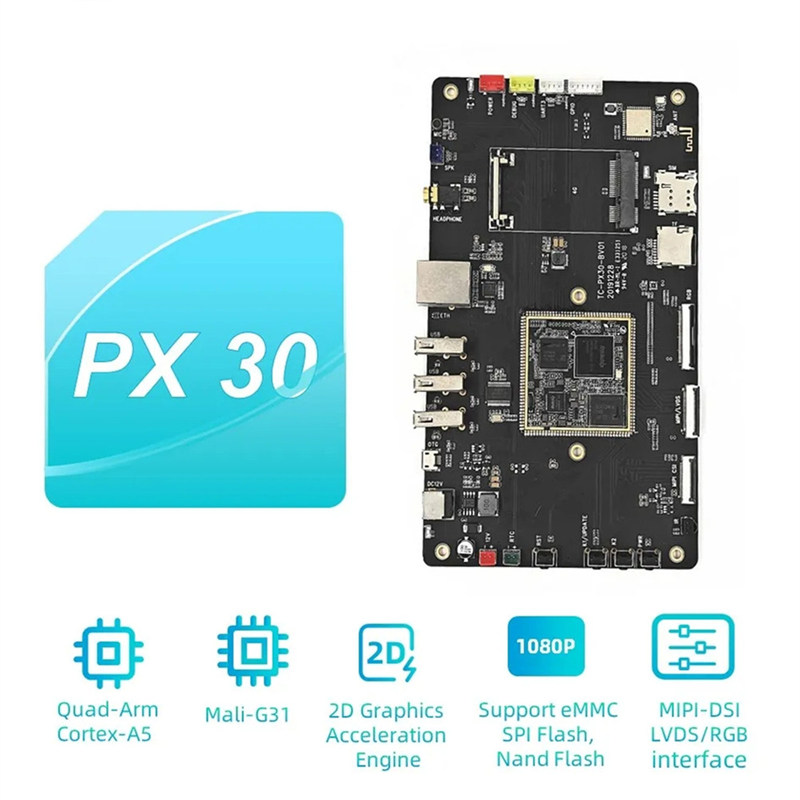

Aparência da placa de desenvolvimento
Para obter mais informações sobre a placa de desenvolvimento TC-PX30, consulte a introdução da placa de desenvolvimento TC-PX30.
