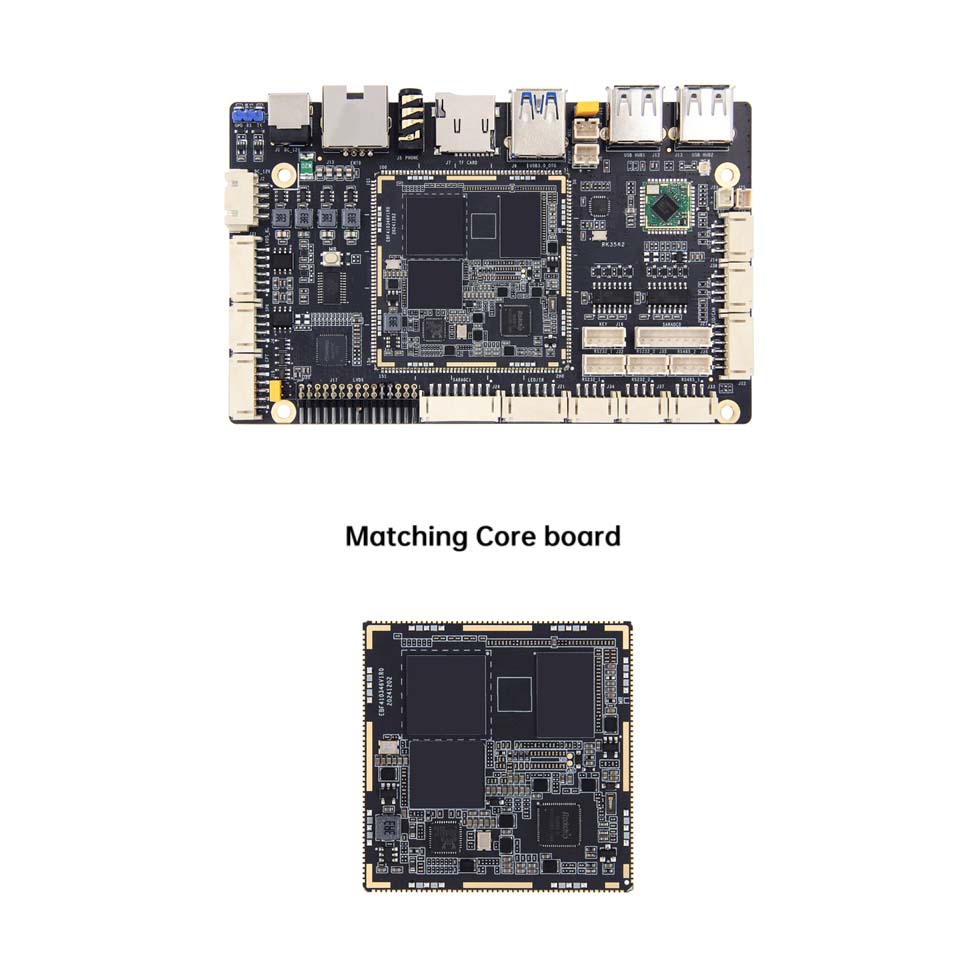

● A placa TP-1HS pode ser usada como um computador de placa única de alto desempenho e placa-mãe incorporada para exibição, controle, transmissão de rede, armazenamento de arquivos, computação de borda e outros cenários.
● Usando o rockchip rk3562/rk3562j como chip principal, adota a tecnologia de processo avançada de 22 nm, com uma frequência principal de até 2,0 GHz, o quadro de 64 bits integrados de 64 bits de processador de córtex e suporta a decodificação de vídeo.

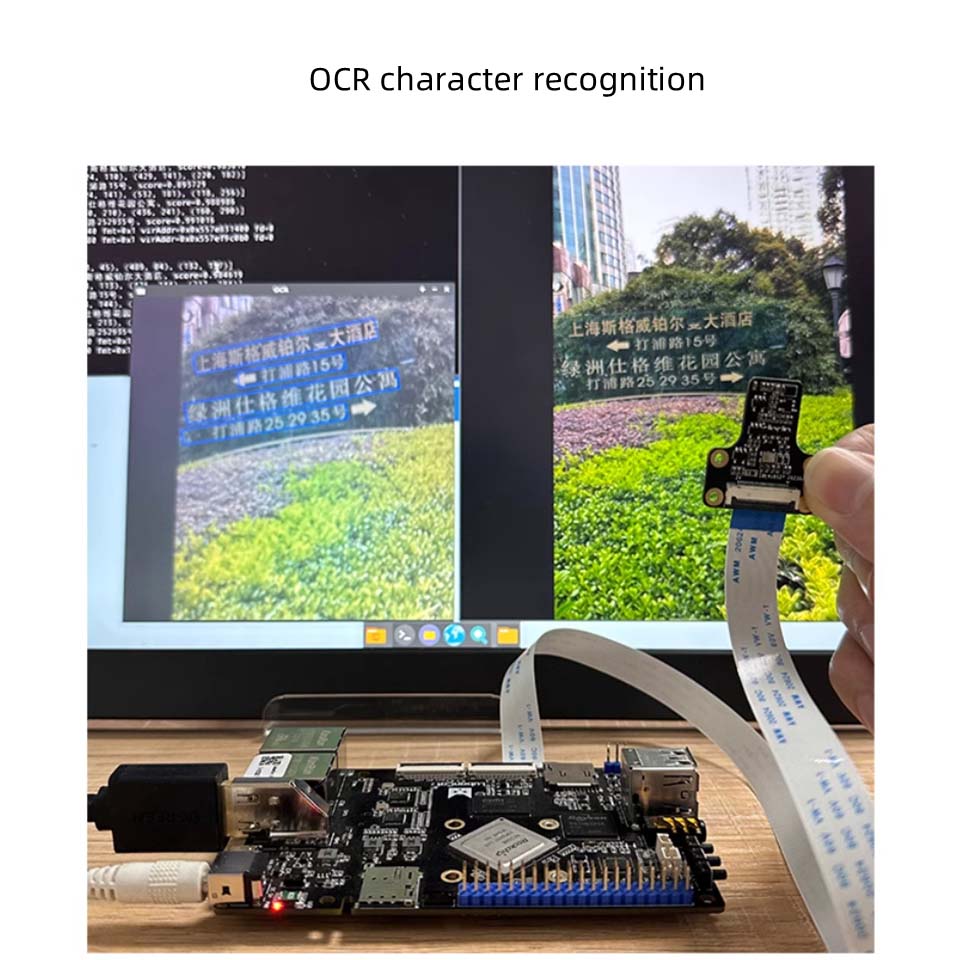

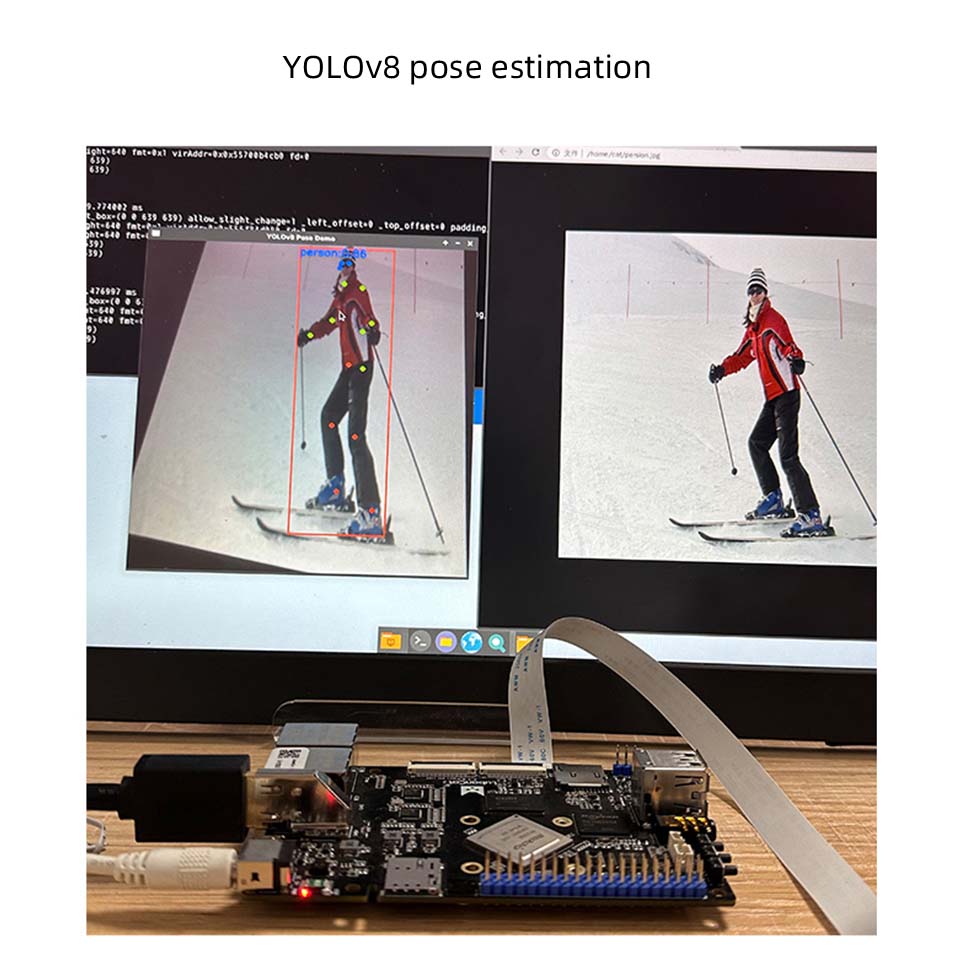

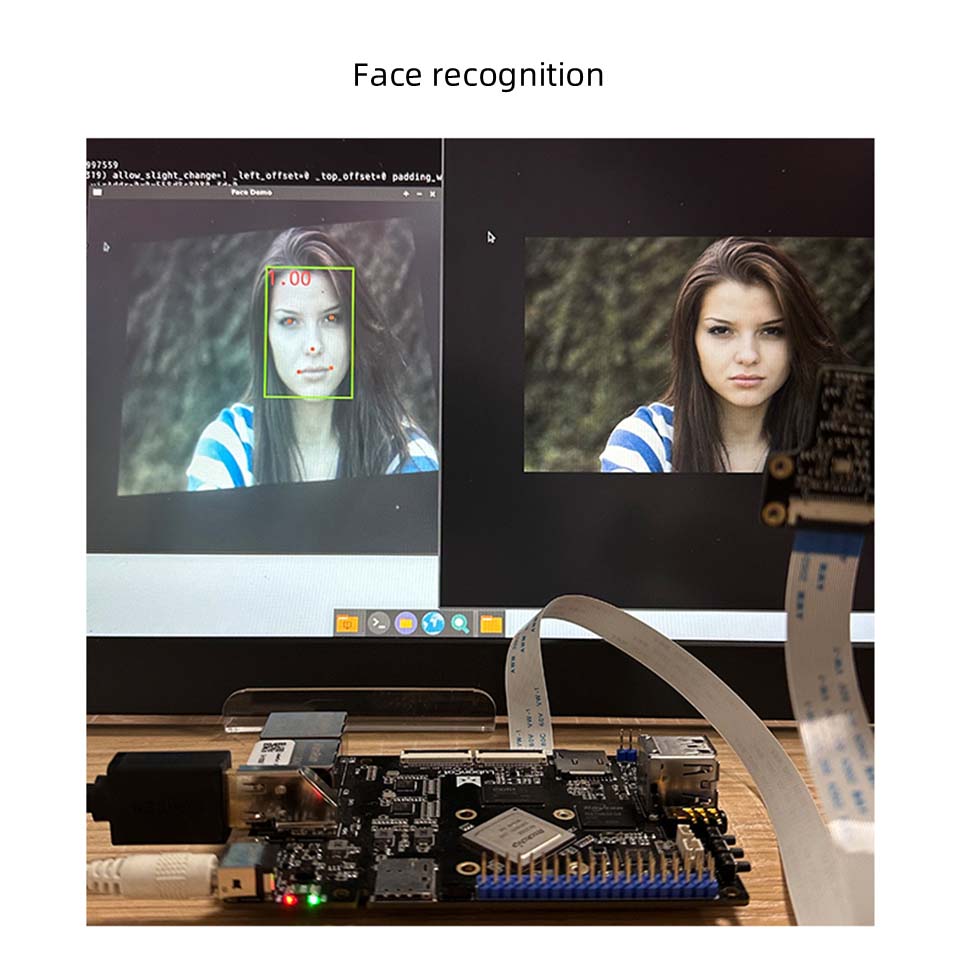

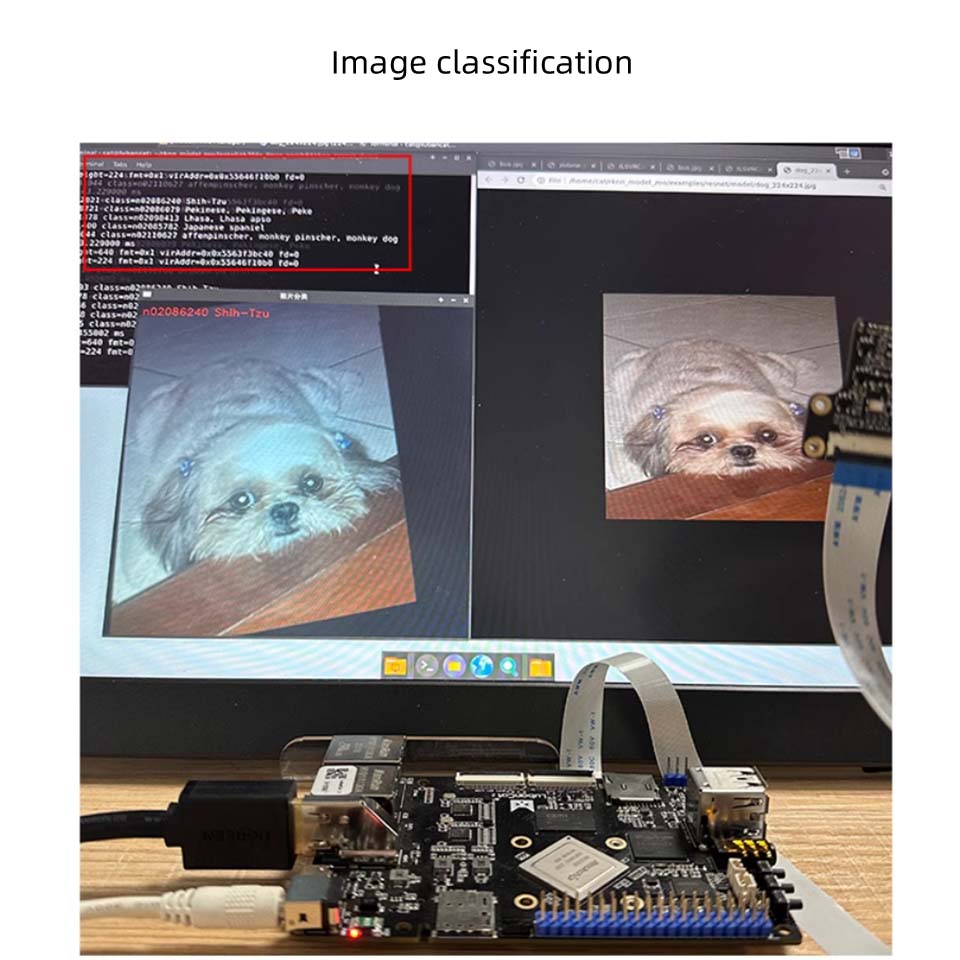

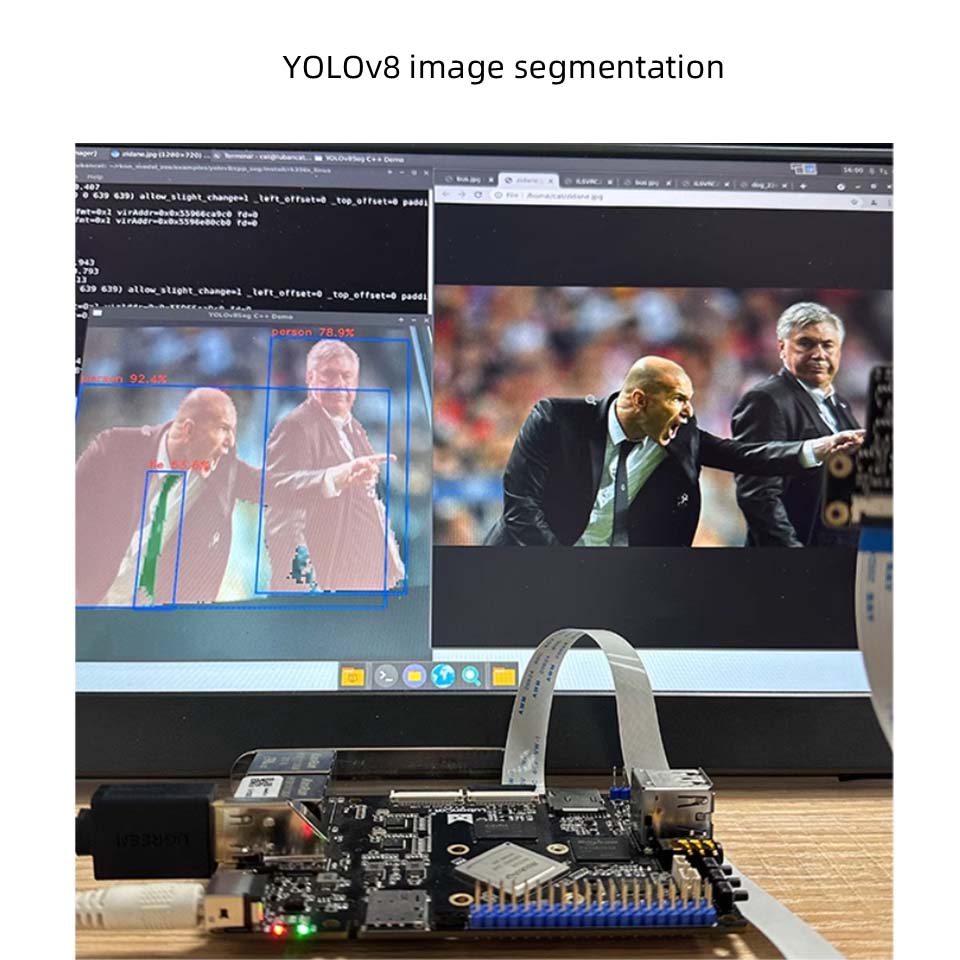

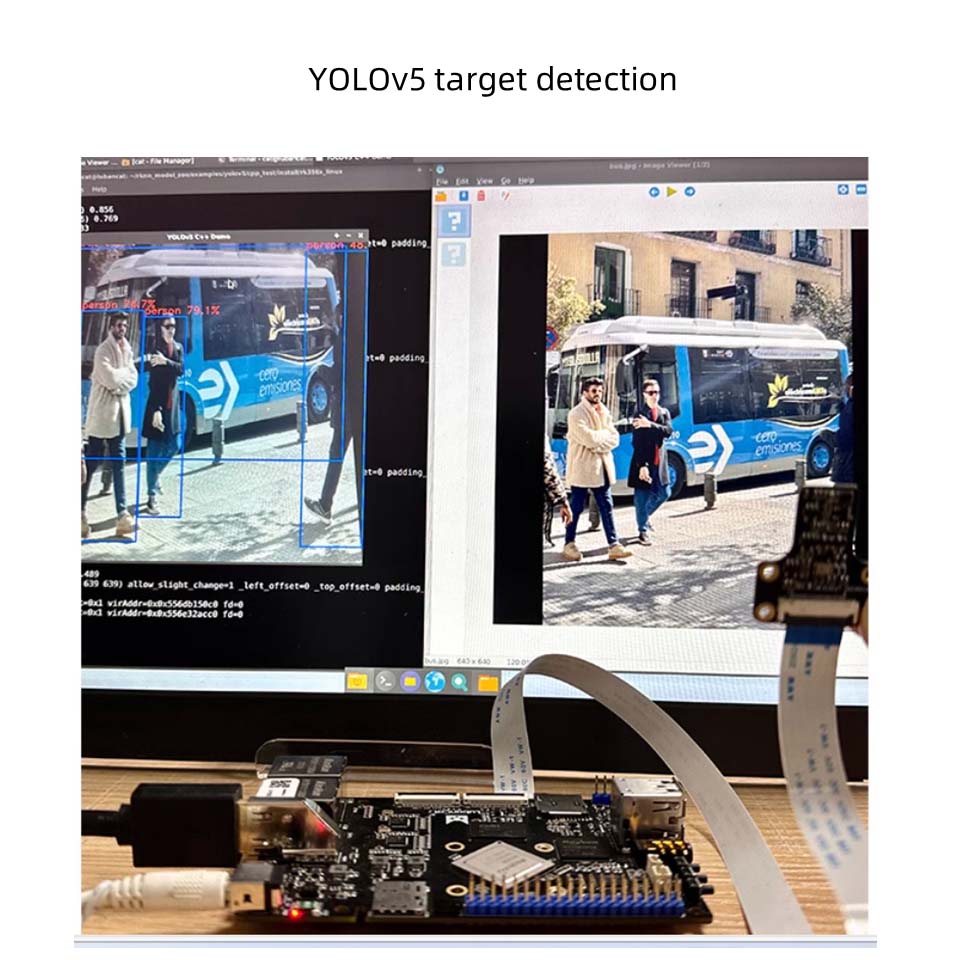

● O poder de computação NPU independente incorporado pode atingir 1Tops, permitindo vários cenários de IA.
● Fornece uma variedade de combinações de memória e armazenamento para escolher, com configuração de hardware a bordo equilibrada e uma ampla gama de aplicativos.
● Alta integração, com ricas interfaces de expansão, WiFi6 a bordo, porta de rede Gigabit, LVDs, USB3.0/2.0, MIPIDS1, MIPICS de quatro vias, interface de áudio, recepção infravermelha, titular do cartão TF e outras perifas, pode fornecer o jogo completo para o desempenho do processador e expor mais os cenários do processo.
● O oficial suporta imagens de sistema operacional Android, DeBain e Ubuntu, e pode ser aplicado a 6) ambientes de aplicativos diferentes.
● Os dados são completamente de código aberto, fornecendo kits completos de desenvolvimento de driver SDK, esquemas de design e outros recursos, facilitando o início.

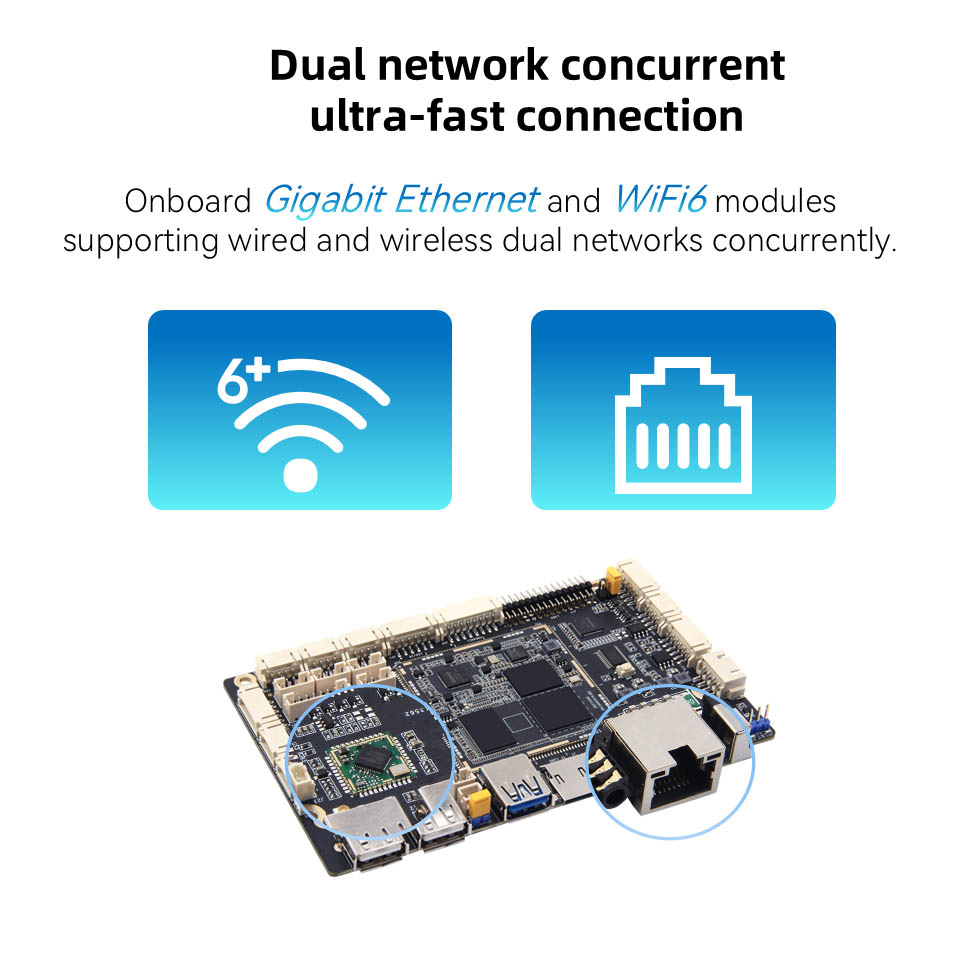

1. Os módulos Ethernet e WiFi6 a bordo suportam a concorrência de rede dupla e sem fio de rede sem fio

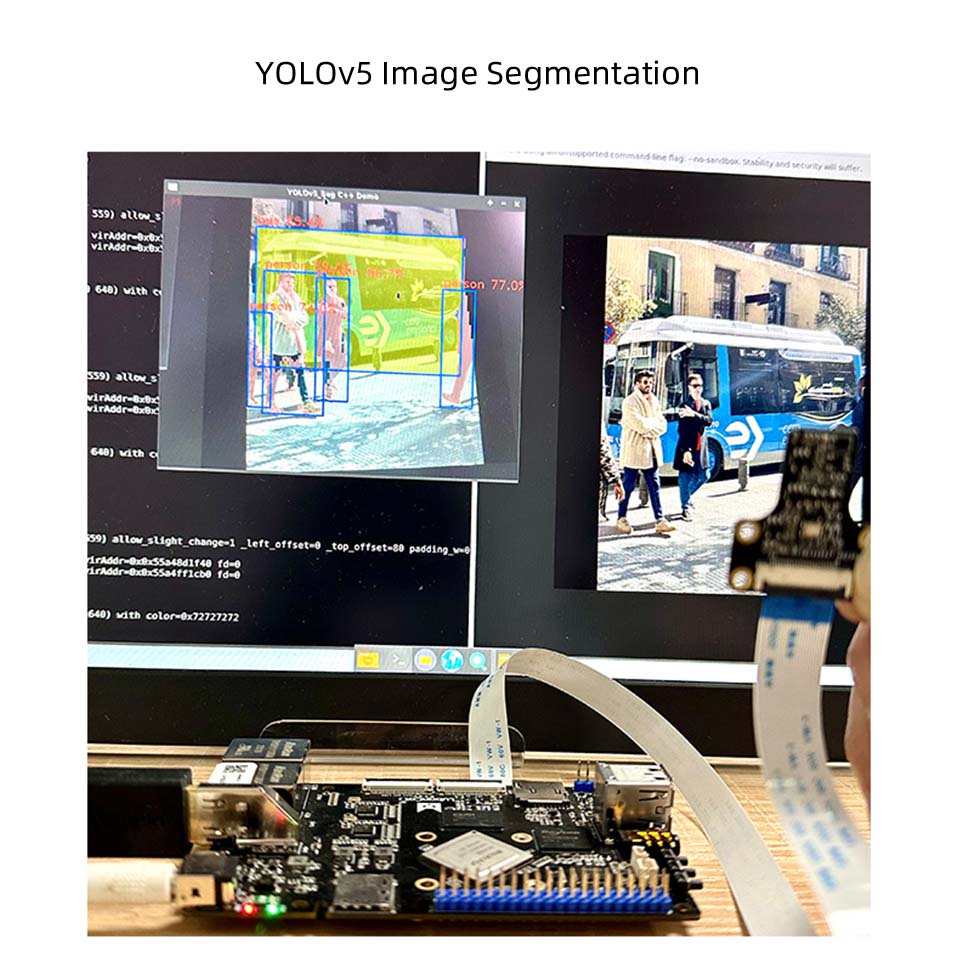

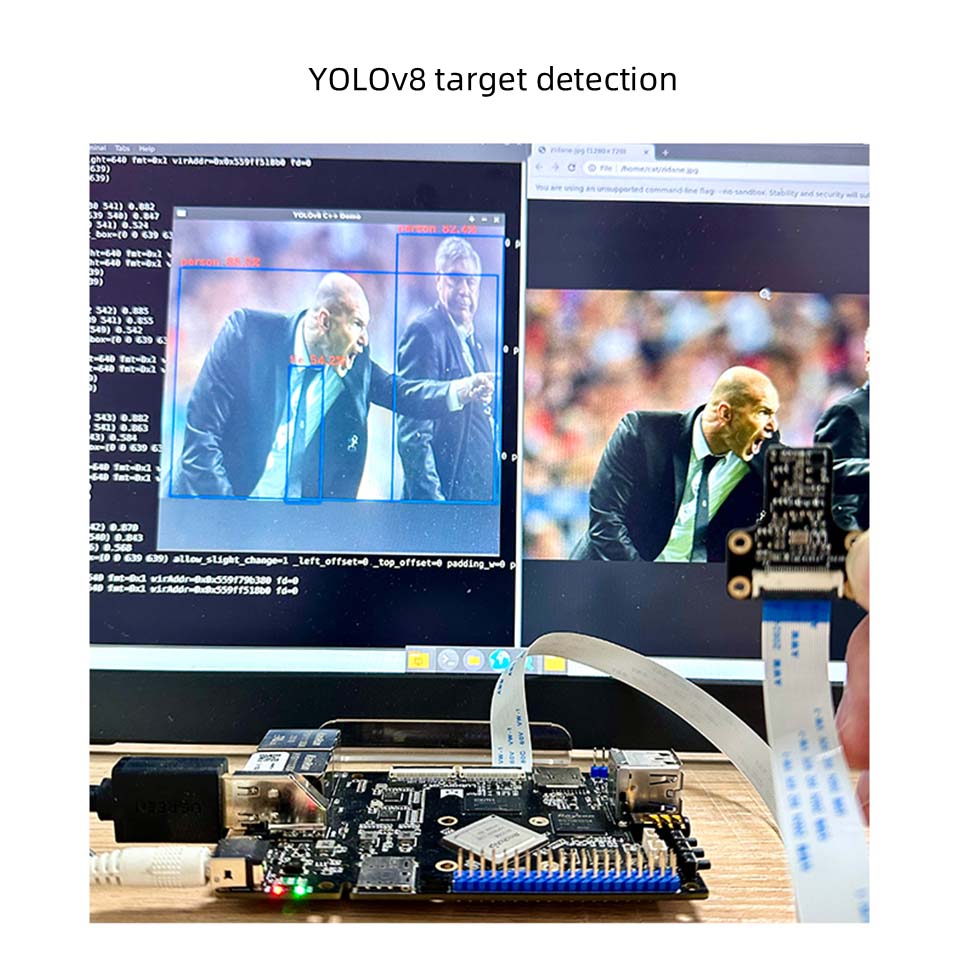

2. NPU independente embutido, o poder de computação pode atingir 1tops
Suporta a troca de um clique dos modelos de arquitetura convencional, pode ser usada para aplicações leves de inteligência artificial leves
3. Recursos de análise de imagem poderosos, fácil decodificação de 4K
Suporta 4K@30 quadros H.265 \ VP9 Decodificação de formato e quadros 1080p60 H.264 Codificação de formato
4. Interfaces de expansão ricas para atender às necessidades dos periféricos

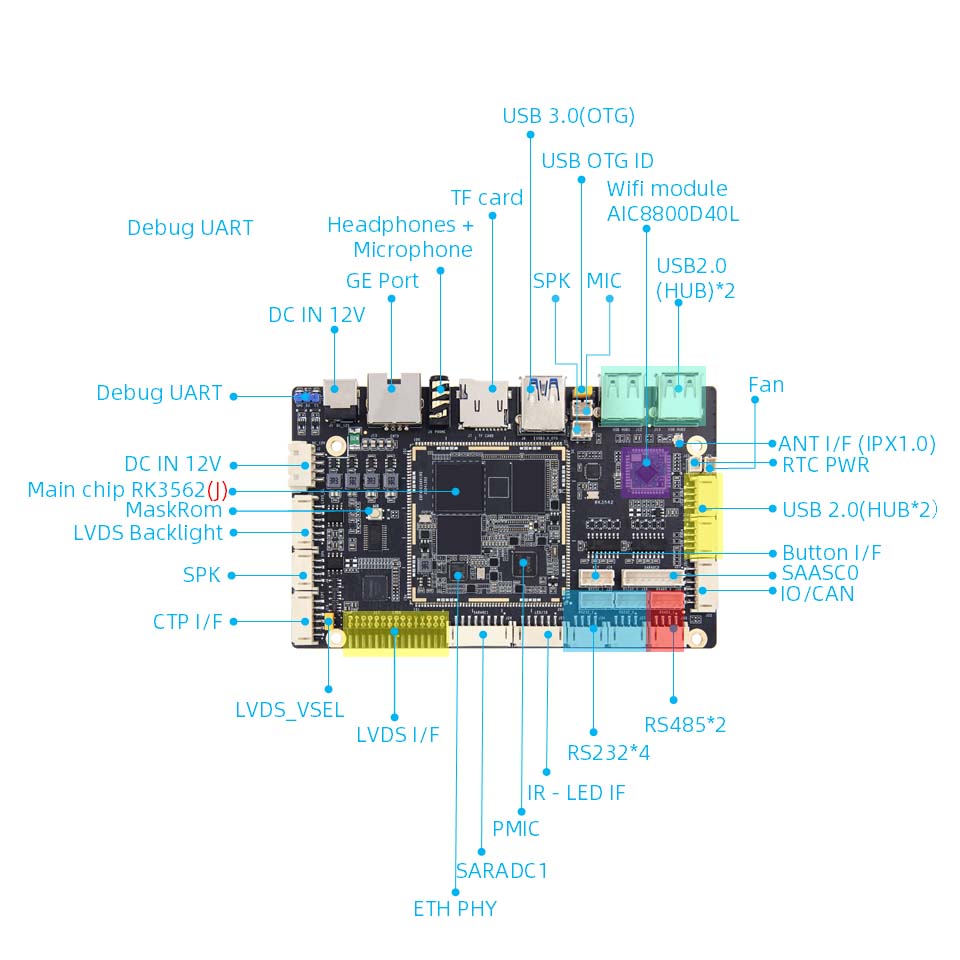

Com a porta de rede Gigabit, LVDs, USB3.0/2.0, MIPI DS1, MIPICS1 de quatro vias, interface de áudio, recepção infravermelha, suporte para cartão TF e outras interfaces, ele pode expandir facilmente Ethernet, cartão TF, câmera, tela, microfone e outros dispositivos; Além disso, existem interfaces separadas de RS232, RS485, CAN, ADC para atender a várias necessidades externas.

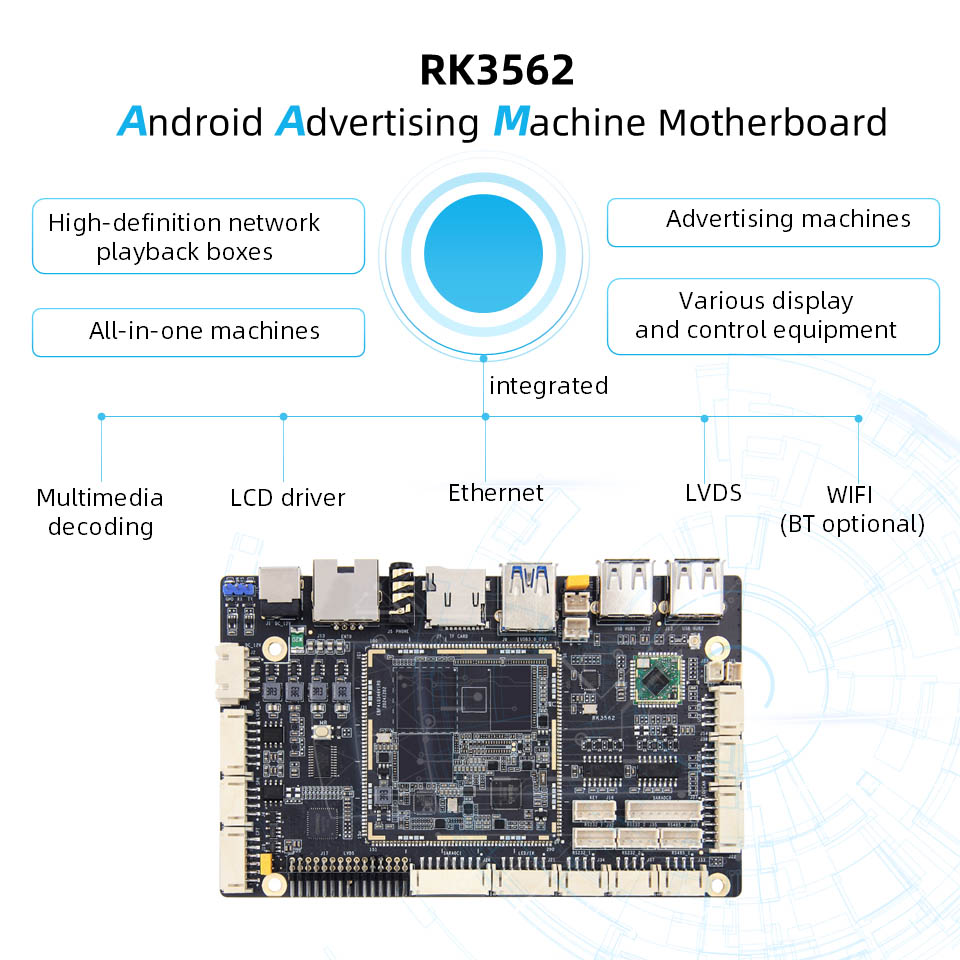

Adequado para caixas de players de rede de alta definição, máquinas de publicidade e máquinas all-in-one, etc. integra decodificação multimídia, driver LCD, Ethernet, LVDs, WiFi (função Bluetooth Opcional)

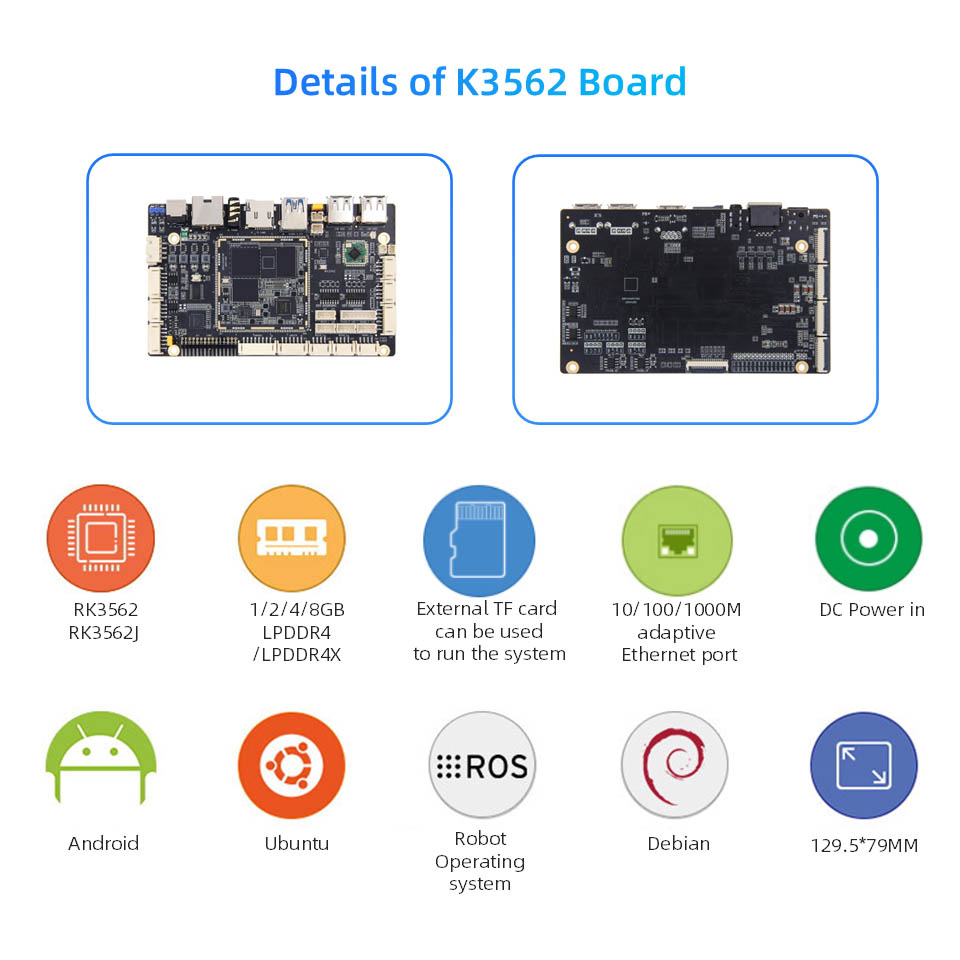

Configuração de hardware da placa Luban Cat 1hs
● Chip principal:

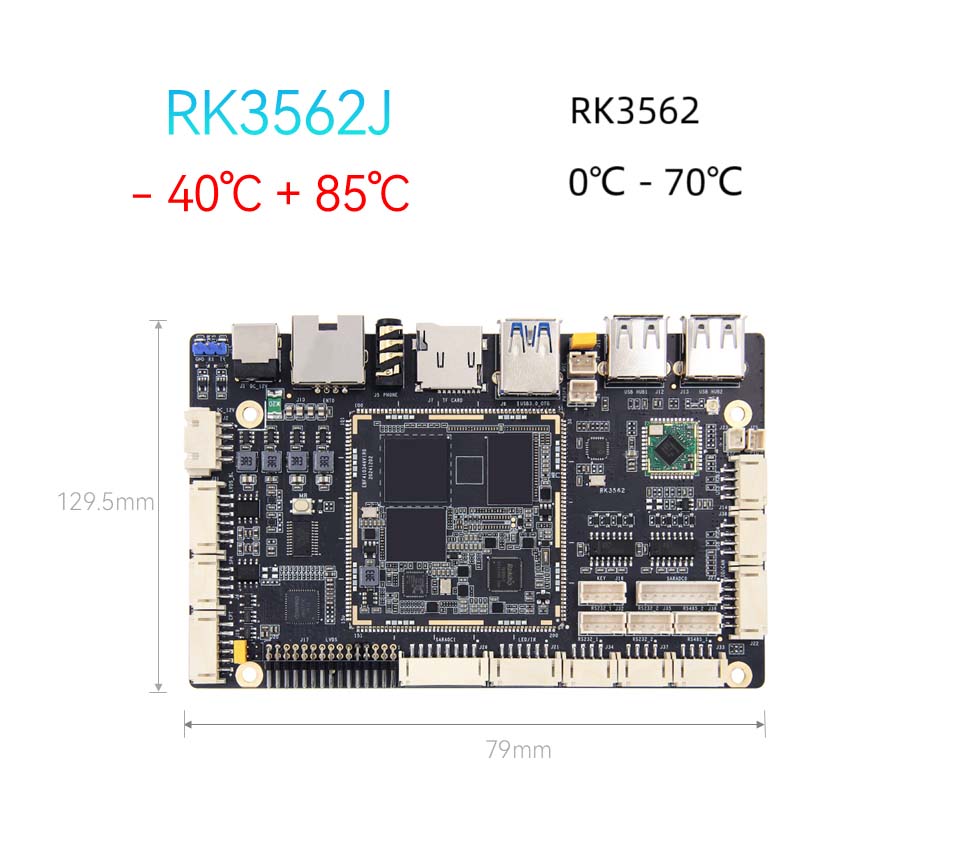

● Modelo: RK3562/RK3562JCPU: Cortex-A53, frequência principal de até 2,0 GHZGPU: MALI-G52NPU: 1TOPS POWER DA COMPUTAÇÃO (RK3562J sem NPU)
● Memória: 1/2/4/8GB, LPDDR4/4X (personalizável)
● Armazenamento: 8/32/64/128 GB, EMMC (personalizável)
● Interface de energia: DC 12V@2A DC Entrada
● Ethernet: porta de rede Gigabit*1, suporta 10/10/1000Mbps Taxa de transmissão de dados

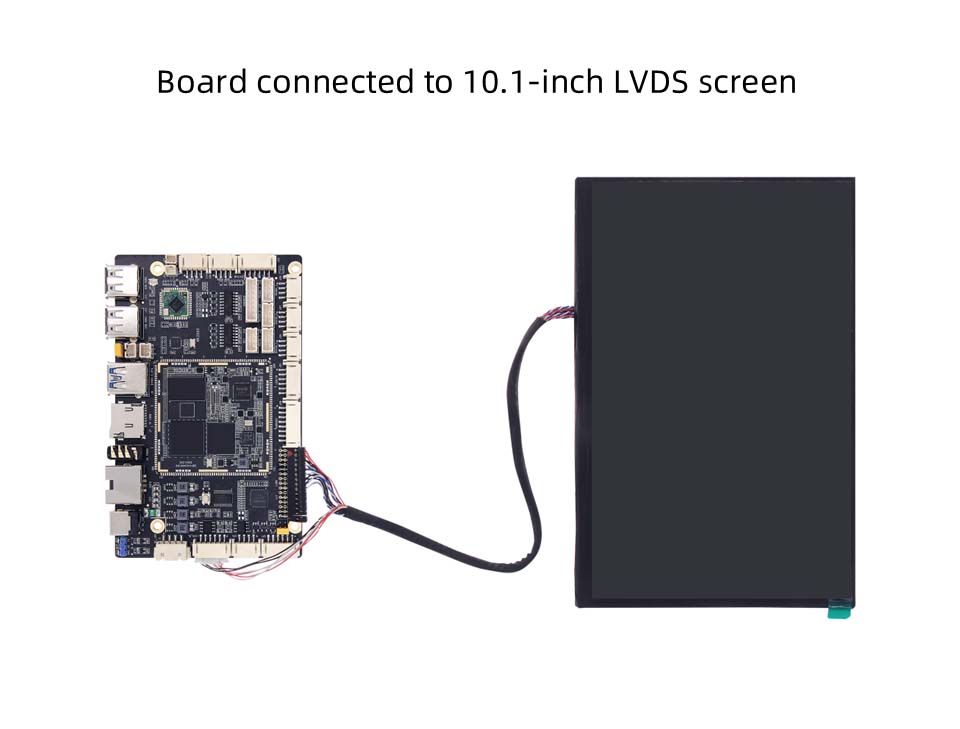

● LVDS: 2*15 pinos de interface de tela LVDS*1
● MIPI-DSI: interface de tela MIPI*1, interface mipidsi e LVDS são reutilizadas e o padrão é conectar-se à tela LVDS. Se você optar por se conectar ao mipidsi, precisará alterar o resistor

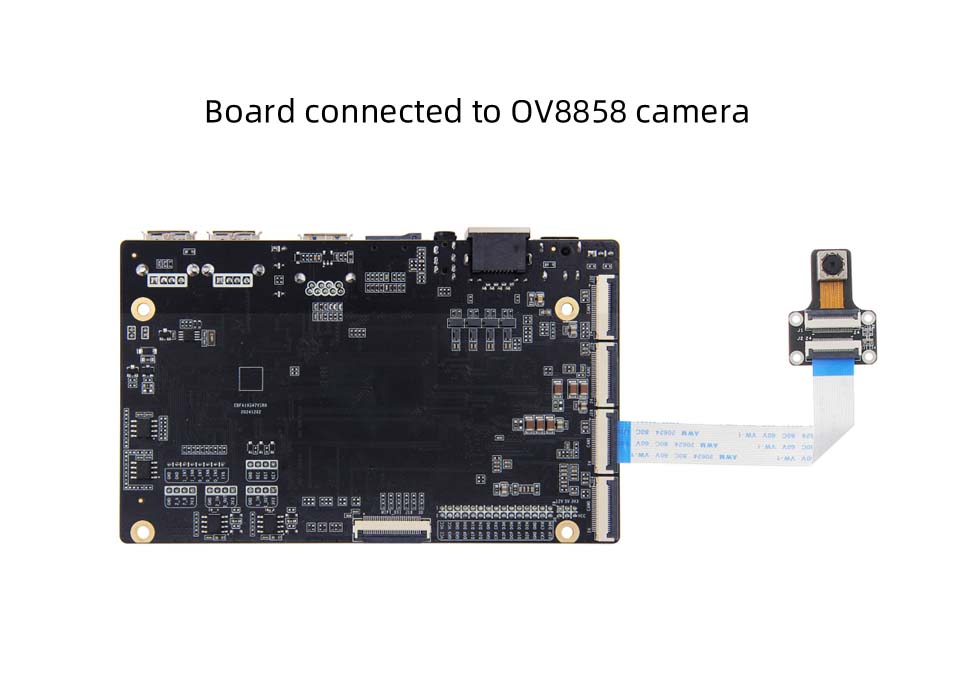

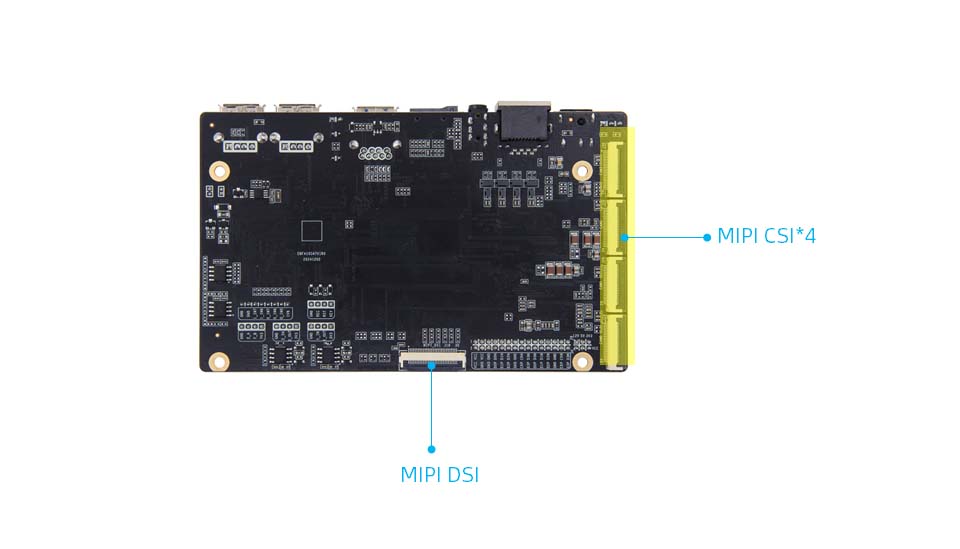

● MIPI-CSI: interface da câmera MIPI*4, pode ser conectada à câmera IMX415/OV8858 da loja (a combinação padrão é a câmera OV8858)
● Tela de toque capacitiva: interface de tela de toque LVDS*1
● Luz de fundo do LCD: interface de luz de fundo do LVDS*1
● Interface de energia da tela: interface de seleção de tensão LVDS*1
● USB2.0: interface do hub USB*4
● USB3.0: Interface USB OTG*1, o padrão é o modo de dispositivo, o modo pode ser selecionado através da tampa do jumper
● WiFi: módulo WiFi6 a bordo, modelo: AIC8800D40L
● titular do cartão TF: cartão Micro SD (TF) para iniciar o sistema, até 512 GB
