RK3588 Computador SBC da placa

Esta é uma placa para a estrutura da placa RK3588 Board SBC Computer, fácil de usar e desenvolver. Com código aberto e SDK gratuito, a placa é facilmente usada.

 RockChip RK3588 é usado como chip principal, com tecnologia de processo avançada de 8nm, a frequência principal pode atingir até 2,4 GHz, Cortex-A76 de 64 bits de núcleo de 64 bits, um gortel de decoração de oito e o oito e o gortod e o miRi-G610 MC4 GPU, suportando o suporte de videocoloros e o suporte de videood e o ARMI-G610 MC4 GPU, suporta Suporte para várias entradas da câmera e suporte para várias telas.

 8 O poder de computação NPU independente embutido pode atingir 6tops, permitindo vários cenários de IA.

 Forneça uma variedade de combinações de memória e armazenamento para escolher, configuração equilibrada de hardware a bordo e uma ampla gama de aplicativos.

 Alta integração, com interfaces de expansão ricas, com portas de rede de gigabit duplas, USB, M.2, PCLE3.0x4, 5Minipcle, HDMI, interface de tela MIPI e interface de câmera MIPI, a interface de áudio, a interface de áudio.

 Apoia oficialmente o Andriod 13, DeBain, imagens do sistema operacional do Ubuntu e pode ser aplicado a uma variedade de ambientes de aplicativos diferentes.

 de código aberto completamente, fornecendo tutoriais oficiais, kits completos de desenvolvimento de driver SDK, esquemas de design e outros recursos, você pode começar facilmente sem pontos cegos.

Recursos do produto

 Pronto para o uso, suporta vários sistemas operacionais

 NPU independente embutido, o poder de computação pode atingir 6tops

Adota arquitetura de três núcleos, suporta Int4/Int8/Int16/FP16/BF16/TF32, Empower vários cenários de IA

 codificar e decodificar facilmente o vídeo 8K

Suporta até 8k@60 quadros H.265/H.264/AV1/VP9/AVS2 Decodificação de vídeo e 8K@30 quadros H.264/H.265 Codificação de vídeo

Exibir tela de várias telas, portabilidade de alta definição

Suporta tela de várias telas, suporta até 8k@60 quadros + 4k a 60 quadros + 2k@60 quadros (tela de três telas) ou 4k@60 quadros + 4k@60 quadros + 4k@60 quadros + 2k@60 quadros (exibição de quatro telas)

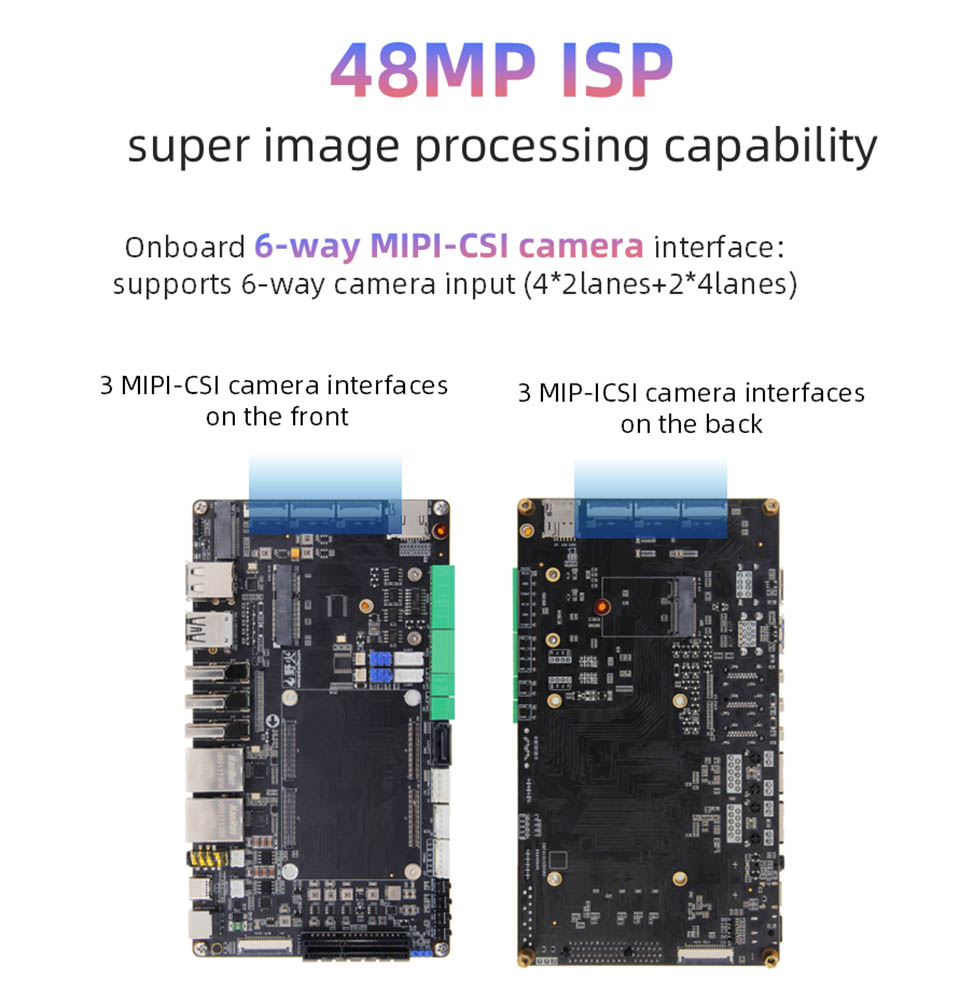

 48mpisp, Super Image Processing Capability

 Interface de câmera mipicsi a bordo de 6 vias,

Suporta a entrada da câmera de 6 vias (4*2lanes+2*4lanes), atendendo às necessidades de vários dispositivos

Parâmetros do produto

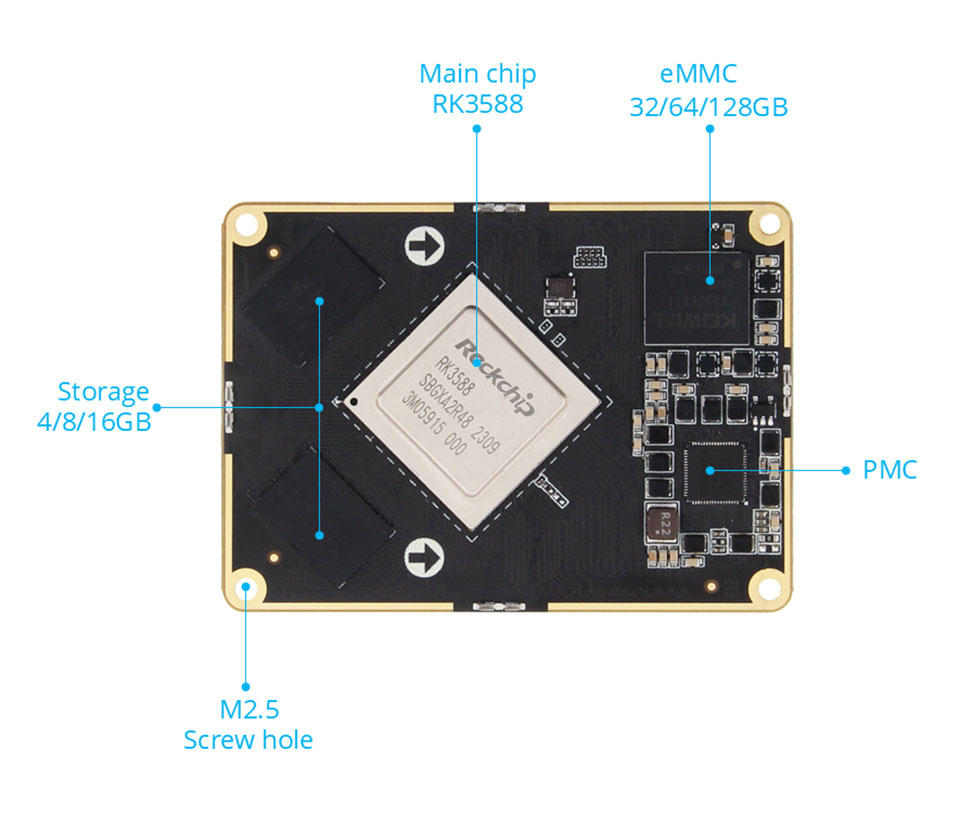

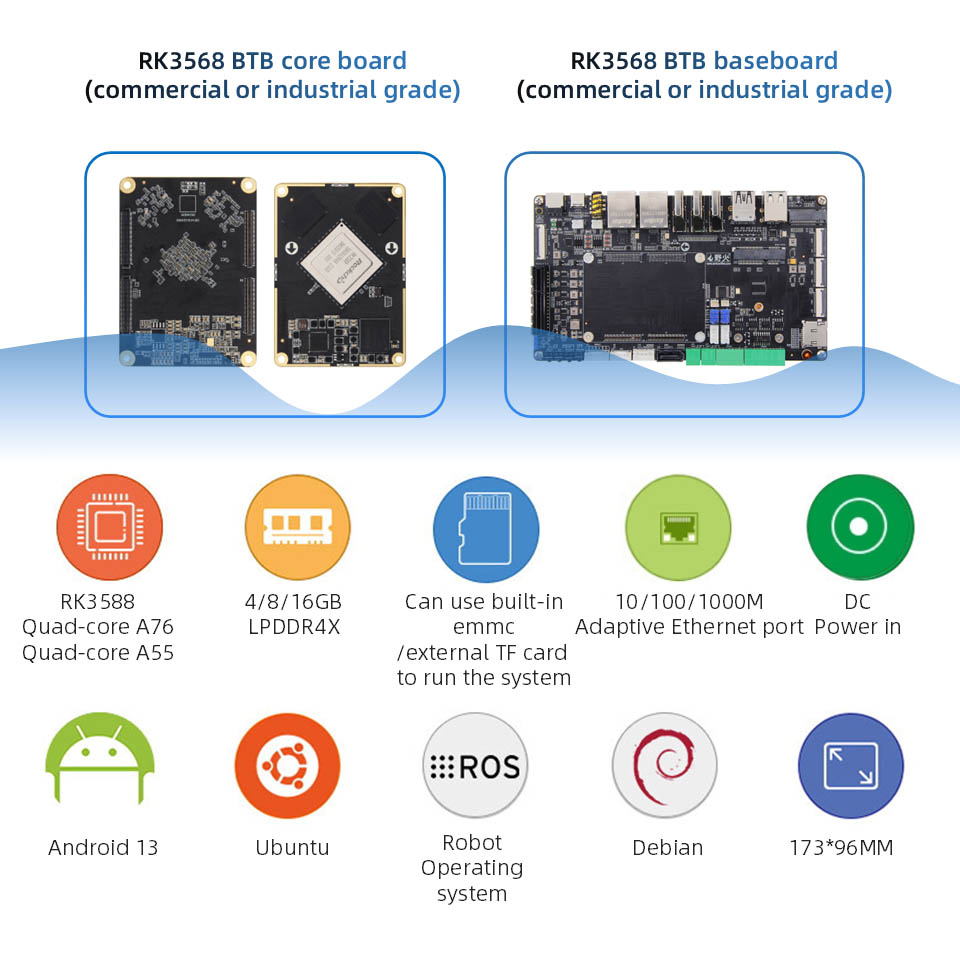

RK3588 Parâmetros da placa principal

 Conector: Conector masculino: DF40C-100DP-0.4V (51) Conector feminino: DF40C-100DS-0.4V (51)

Chip Chip principal: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Computing Power) BTB leva a 400 pinos, espaçamento de 0,5 mm, leva a todos os i0

 Memória: 4/8/16GB, LPDDR4/4X

 Armazenamento: 32/64/128GB.EMMC

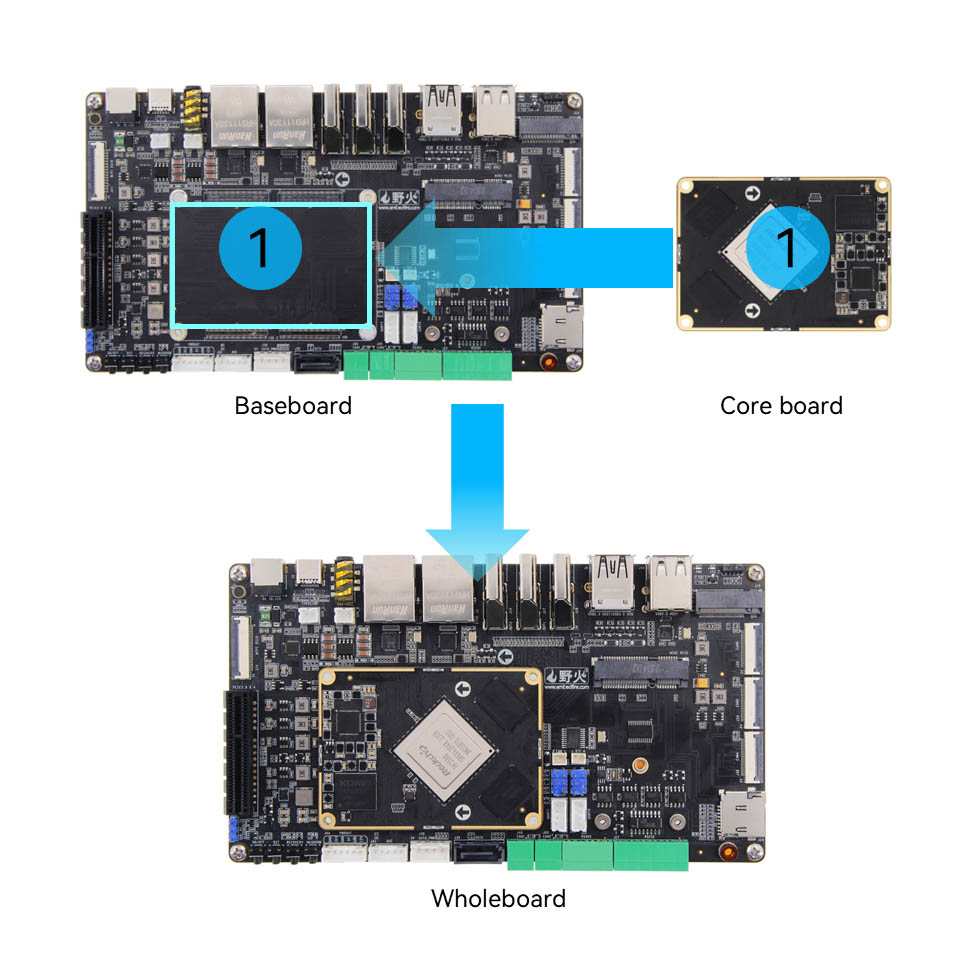

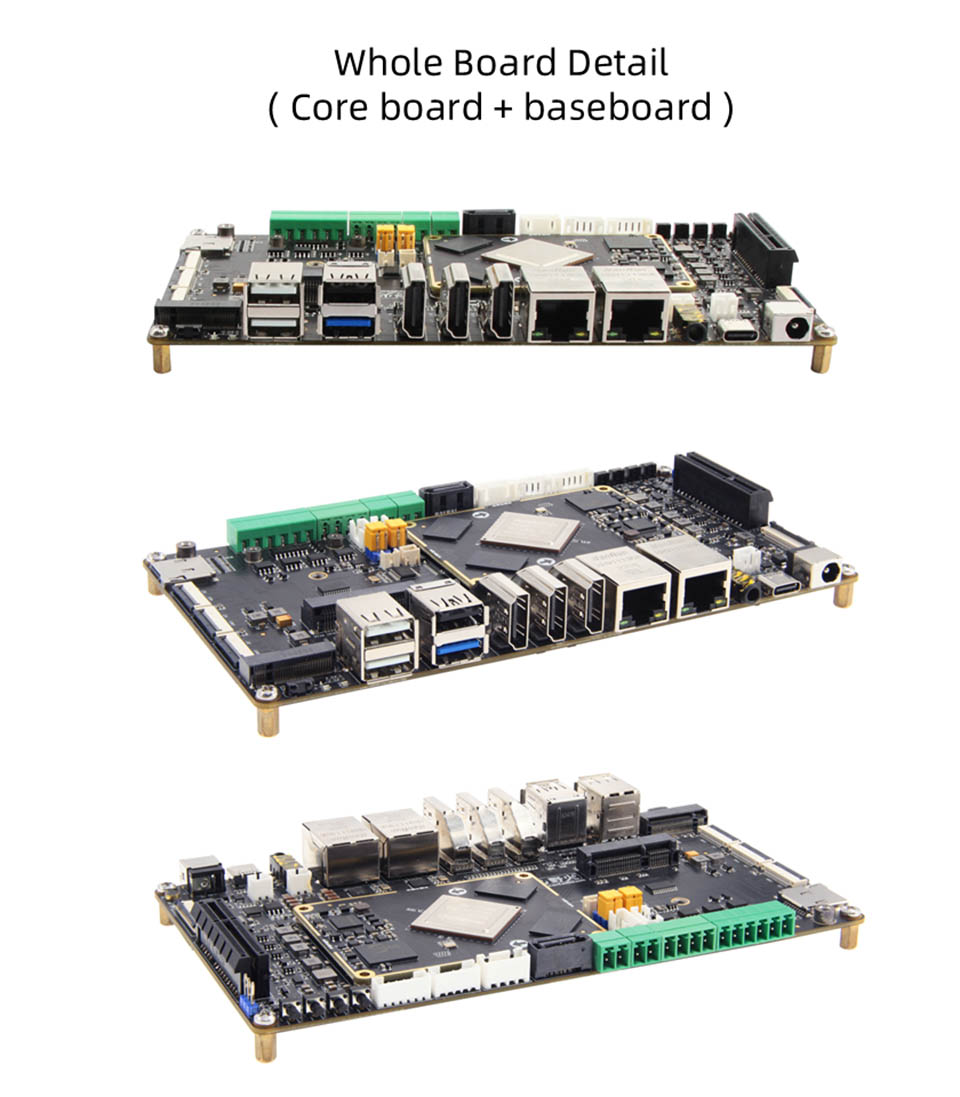

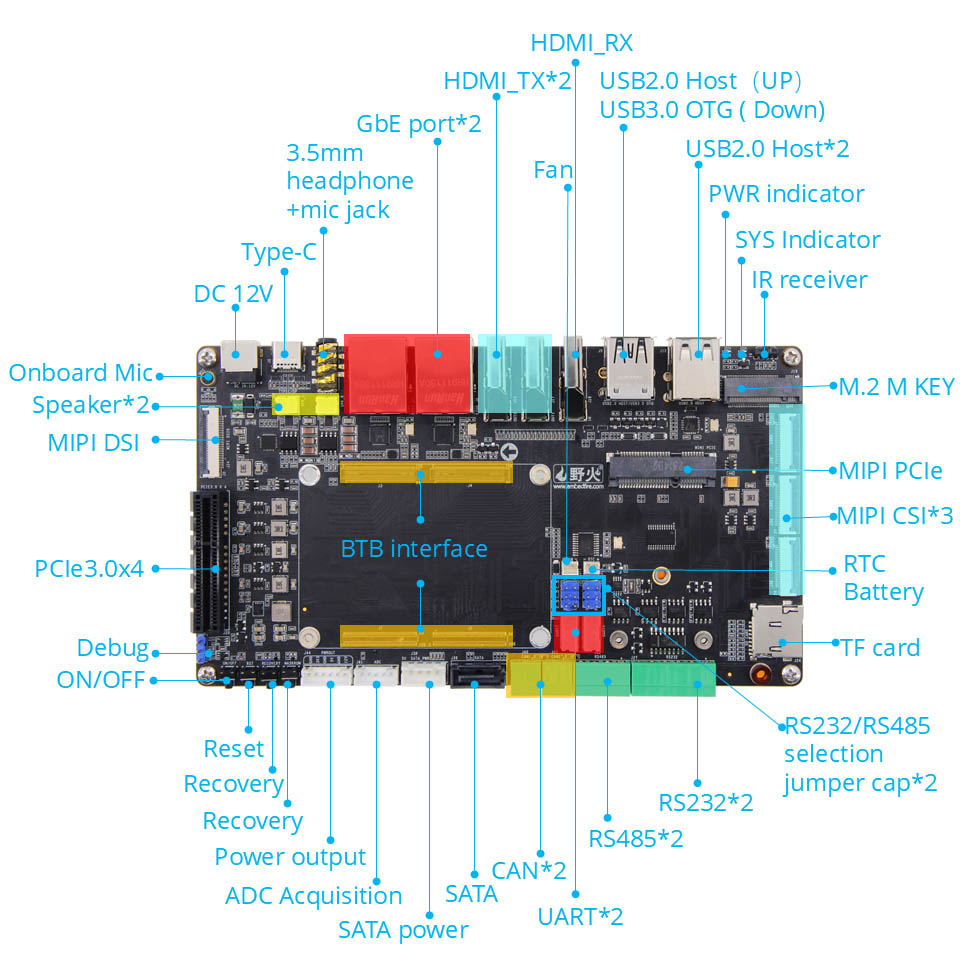

RK3588 Parâmetros de rodapé

 Conector: Masculino: DF40C-100DP-0.4V (51) Feminino: DF40C-100DS-0.4V (51)

 Interface de potência: 12V@2A DC Entrada, interface DC*1; Interface de saída de energia*1

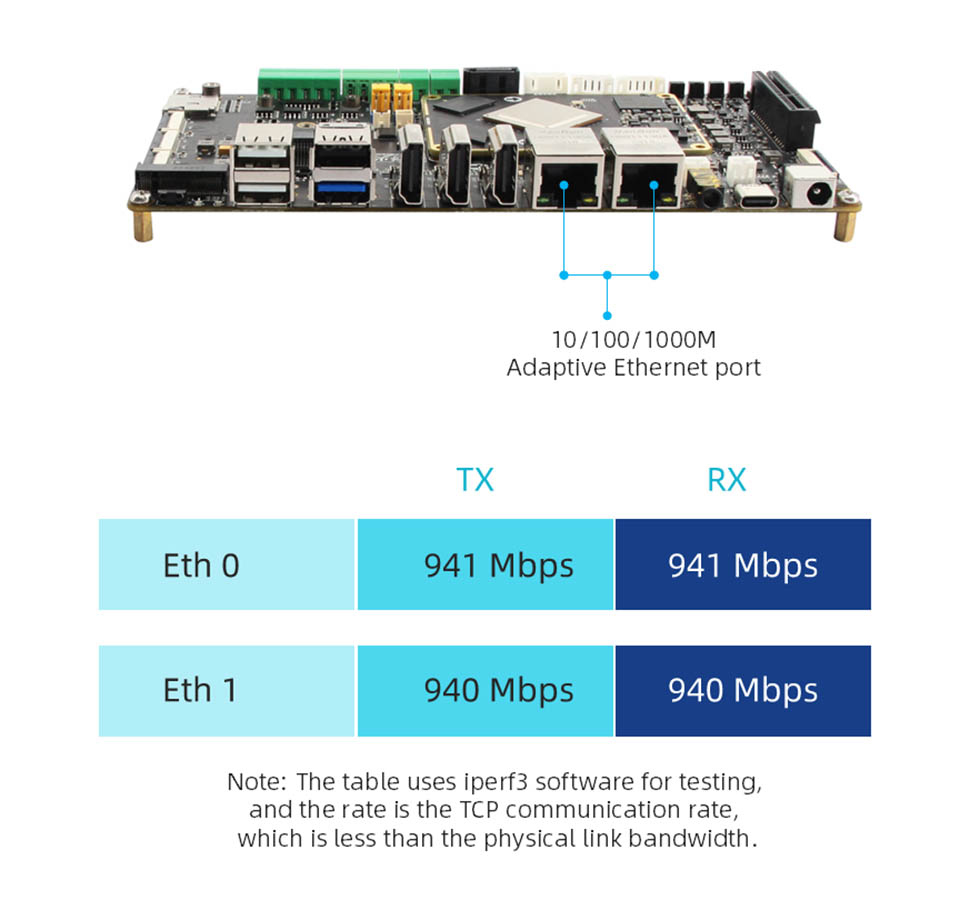

 Ethernet: porta de rede Gigabit*2, suporte de 10/10/1000Mbps Taxa de transmissão de dados

 HDMI: HDMI12.0 Entrada*1, até 3840x2160@60fps; Saída HDMI2.1*2, suporta várias telas com outras telas, resolução máxima 7680x4320@60Hz (resolução de 8k)

 MIPI-DSI: interface de tela MIPI*2 (Frente*1, traseira*1), pode ser conectada à tela MIPI Wildfire, suporta várias telas com outras telas; Modo MIPI único Resolução máxima 1920*1080@60Hz

 MIPI-CSI: Interface da câmera MIPI*6 (Frente*3, traseira*3), pode ser conectada à câmera MIPI de fogo selvagem

 USB2.0: Interface USB-HOSTTYPE-A*3

 USB3.0: Interface USB-OtgType-A*1; Interface tipo C*1, pode ser usado para queima de firmware, suporta o protocolo DP1.4

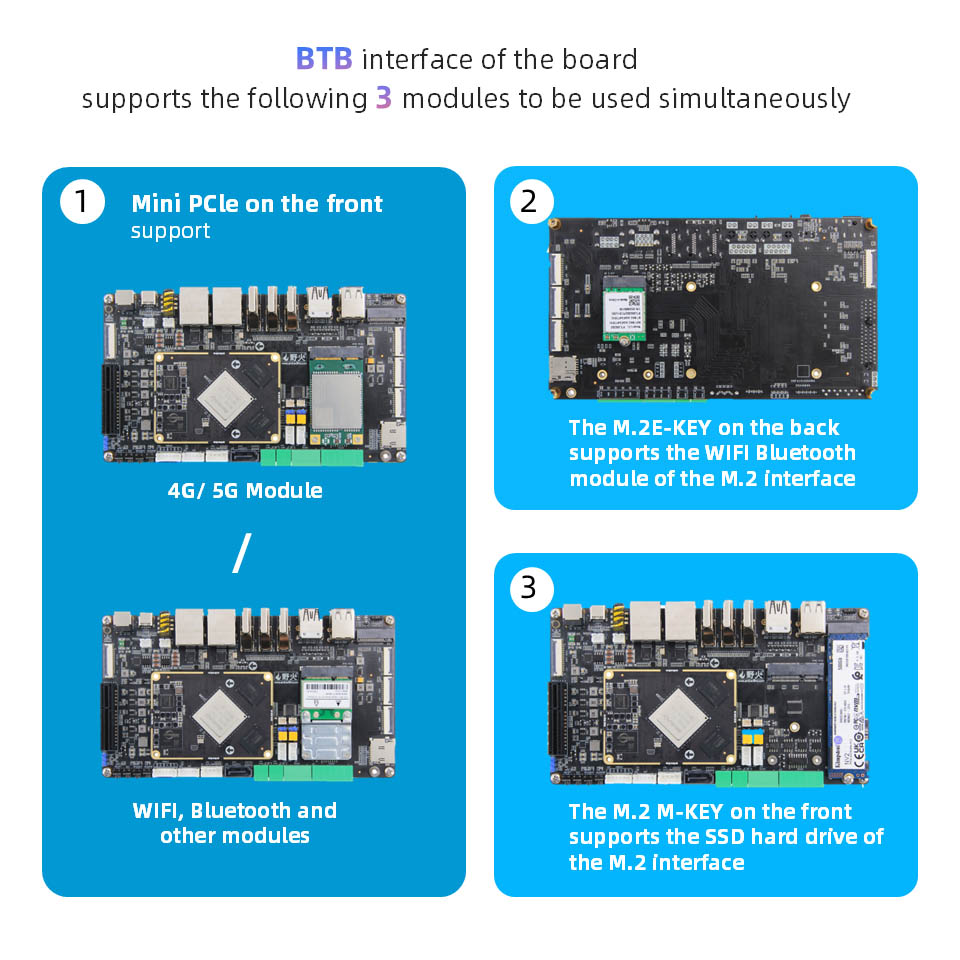

 Interface PCLE: interface mini-PCLE*1, pode ser usada com placa de rede WiFi de altura total ou de meia altura, módulo 4G ou outro módulo de interface mini-PCLE: PCLE3.0X4 Interface*1

 M.2 Interface: M.2EKey Interface*1, suporta módulo de cartão de rede sem fio M.2 E-Key; M.2 m Interface de chave*1, suporta M.2 M-key pcle3.0*4lanes Especificação 2280 Disco rígido

 titular do cartão TF: Micro SD (TF) titular*1, suporta o sistema de inicialização do cartão TF, até 512 GB

 Holder de cartão SIM: Holder de cartão SIM*1, a função do cartão SIM precisa ser usada com o módulo 4G

 Interface SATA: interface SATA padrão*1; Interface de energia SATA*1, suporta saída de 12V

 Can: Can*2

 ADC: interface de aquisição do ADC*1

 Porta serial de depuração:

 Porta serial de depuração*1 (UART2), parâmetro padrão 1500000-8-N-1; Porta serial uart*2 (Uart7 e Uart9); Rs232*2 (uart4 e uart7);

 RS485*2 (UART4 e UART7); Interface de jumper de seleção rs232/rs485*2

 Áudio: microfone de microfone integrado*1; Interface do alto-falante SPK*2, pode conectar o fone de ouvido de alto-falante 3W + interface 2-in-1 de entrada de microfone*1*1

 Botão: botão liga/desliga*1; Botão maskrom*1; Botão de recuperação*1; Botão Redefinir*

 LED: indicador de energia*1; Indicador do sistema*1

 Receptor de infravermelho: função de controle remoto infravermelho de suporte

 RTC: soquete de energia RTC*1

 Interface do ventilador: Suporte a instalação do resfriamento do ventilador 5V ou 12V
