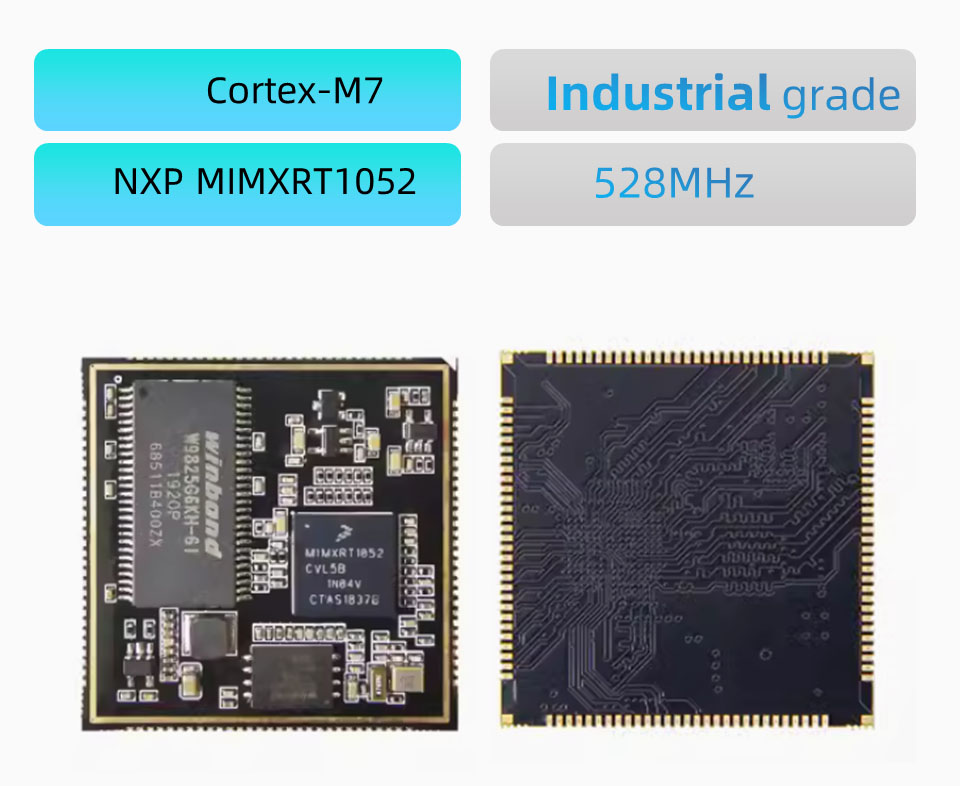

● Esta placa principal RT1052 S2 foi projetada com base no processador NXP MIMXRT1052CVL5B.
● Os componentes de toda a placa são feitos de materiais de nível industrial.

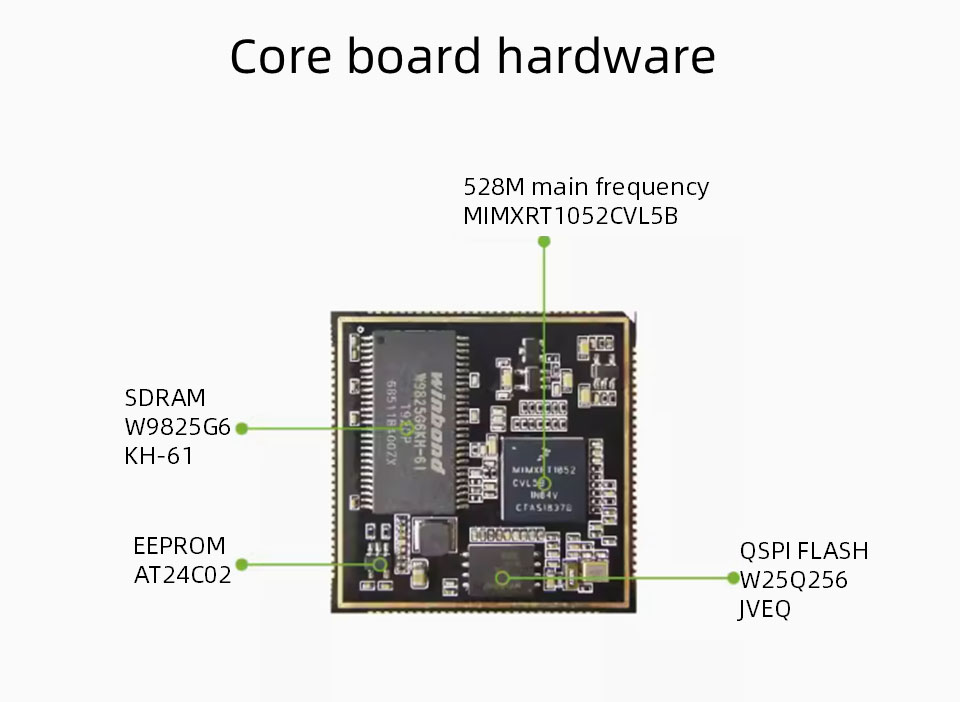

● Os recursos de hardware da placa principal incluem
● SDRAM de 32 MB, 32 MB nem flash e 256b EEPROM.
● O PCB adota um design de ouro de imersão em preto de 6 camadas, com um tamanho total de 38*38 mm, um total de 116 pinos e um espaçamento de pinos de 1,0 mm. Exceto pelo barramento SEMC, os 10 pinos restantes do chip são todos levados para fora.
CHIP PRINCIPAL: MIMXRT1052CVL5B, CORTEX-M7 CORE, Frequência principal 528MHz
SDRAM: 2MB, pacote TSSOP, marca WinBond, Grade Industrial
Flash: 32 MB, pacote WSON8, marca WinBond, Grade Industrial
EEPROM: AT24C02 256B
Ethernet Phy: Nenhum
Tamanho da PCB: 38*38mm
Fonte de alimentação: 3.3V
Tampa de escudo: nenhuma tampa de escudo
GPIO: 116 pinos, espaçamento de pinos de 1,0 mm, exceto o barramento SEMC, todos os outros I0 são levados para fora
Temperatura operacional: -40 ~ 85 ° C, grau industrial

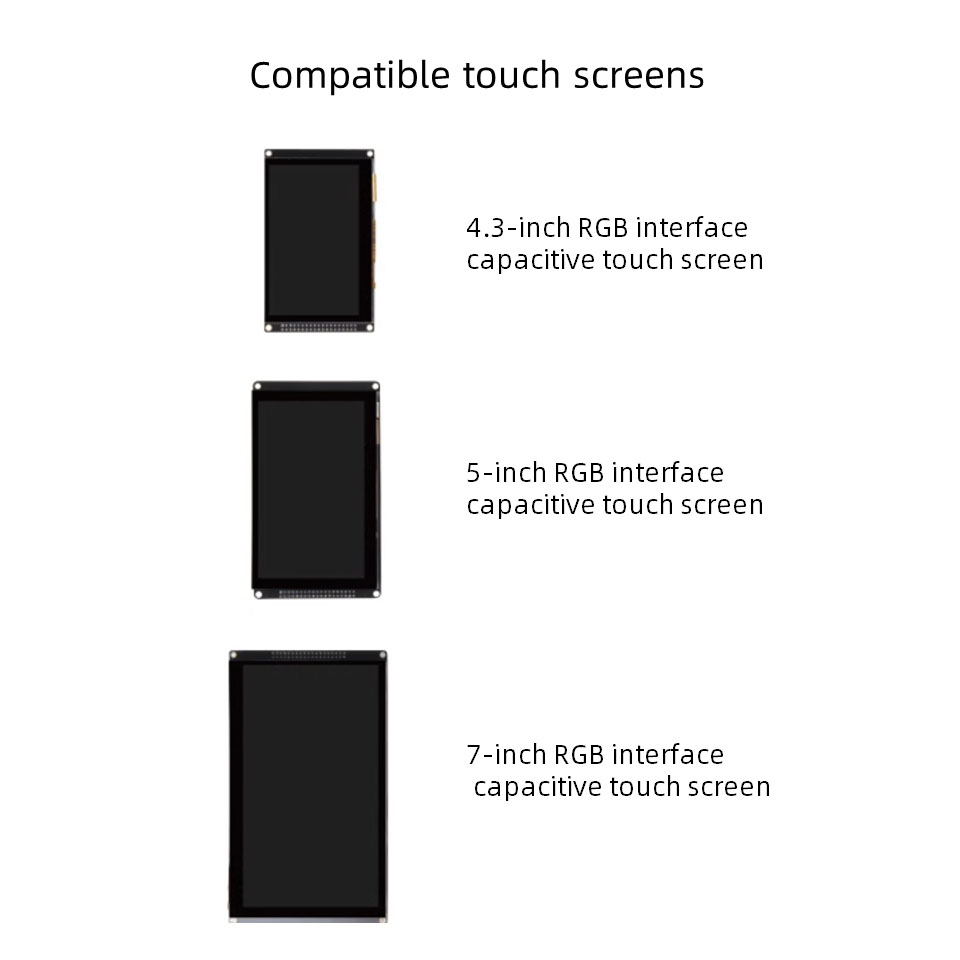

● LCD: 1 canal
● USB: 2 canais, com phy de alta velocidade
● SDIO: 2 canais
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 canais cada), 12 bits
● PWM: 4
● JTAG: 1 canal
● SPDIF: 2 canais
● Can: 2
● Nota: os dados acima podem ser reutilizados, consulte a descrição do pino principal como um design de referência
NOTA: A placa pode ser personalizada com uma ordem mínima de 500
